F5负载均衡系列教程六【设置virtual Server】

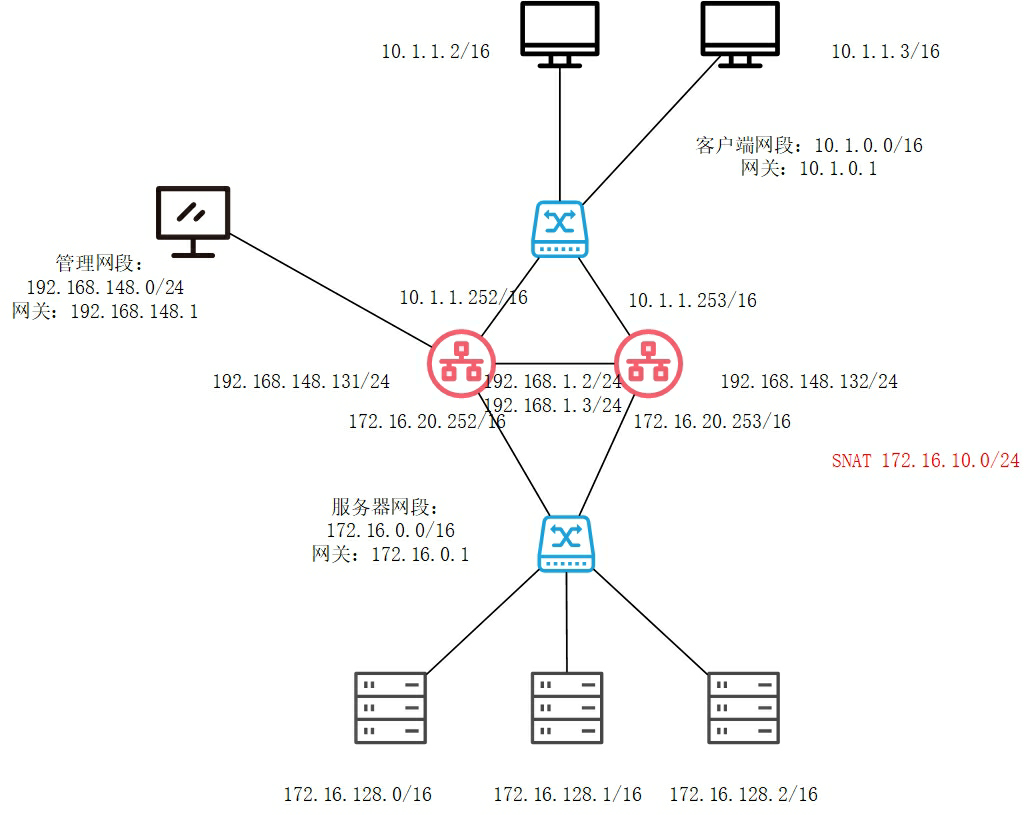

基础拓扑如下所示，其中服务器网段对外提供HTTP、HTTPS、FTP、SSH等相干服务

一、设置VS的注意要点

• 后端服务器是否提供了特定的monitor，这个影响是否必要设置特定的monitor探测

• 后端服务器是否必要设置优先级组

• 进行负载均衡时候是否必要使用特定的负载均衡算法

• 虚拟服务对外提供的服务类型，这个决定了VS必要设置哪些profile

• 是否使用F5进行SSL卸载

• 虚拟服务是否必要设置SNAT，这个绝大部分都必要

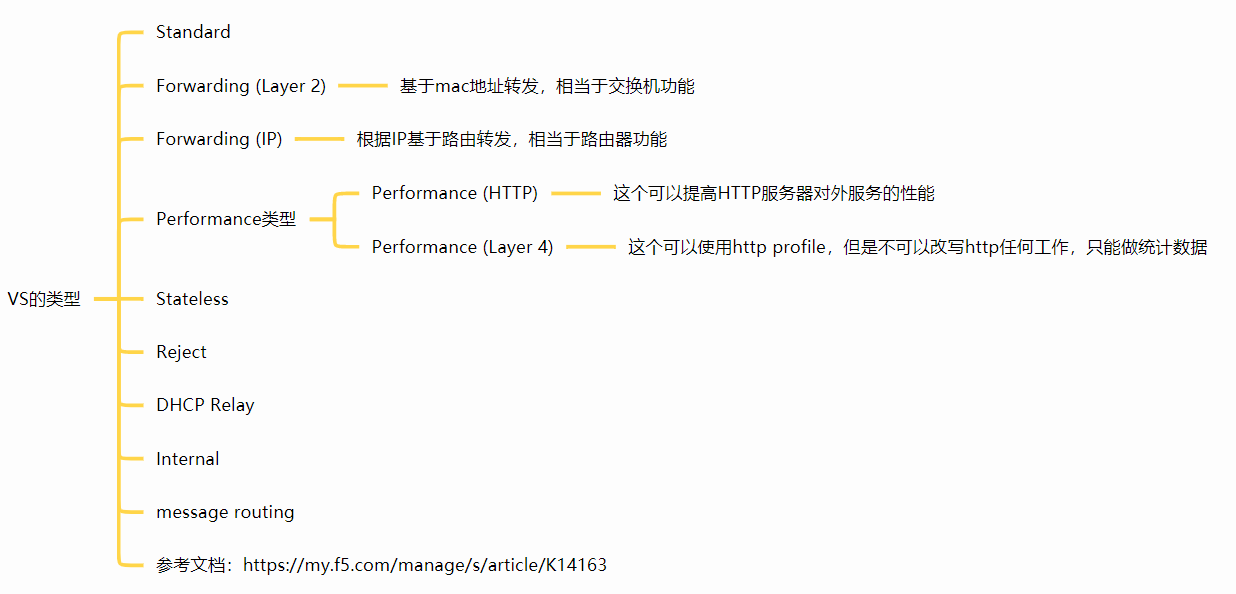

 二、VS的类型和协议类型下图展示了现在F5的Virtual Server（以下简称VS）的主要类型，最常用的就是standard类型，在该模式下，客户端在访问某一个服务时，实际上存在2个TCP连接，一个是客户端和F5的连接，另外一个是F5和后端服务器的连接，以是F5可以对客户端的访问做很多特殊设置，比如进行SSL卸载，进行HTTP头部改写，对前后端的连接进行优化等等

其中VS的协议类型主要有如下几种，最常用的是TCP和UDP类型的协议

 三、设置一个简单的VSVS主要的功能是对外提供虚拟服务，并将客户端的请求转发到特定的服务器即可，以是本次实行也是从最简单的VS设置开始，设置简单的VS主要有以下三个步骤

• 设置monitor（可省略）

• 设置pool

• 设置VS


 下面我们搭建一个简单的VS：这个场景下，我们有三台服务器，对提供一个网页服务，网页中有picture关键字

设置项	名称	服务器IP:端口	备注
VS	vs_http_10.1.10.129	10.1.10.129:80	调用pool_http_10.1.10.129，使用autoMap
Pool	pool_http_10.1.10.129	172.16.128.0:80172.16.128.3:80172.16.128.4:80	使用轮询算法，调用http_test_monitor
monitor	http_test_monitor		请求/romin_photo/myPhoto.html页面返回picture关键字

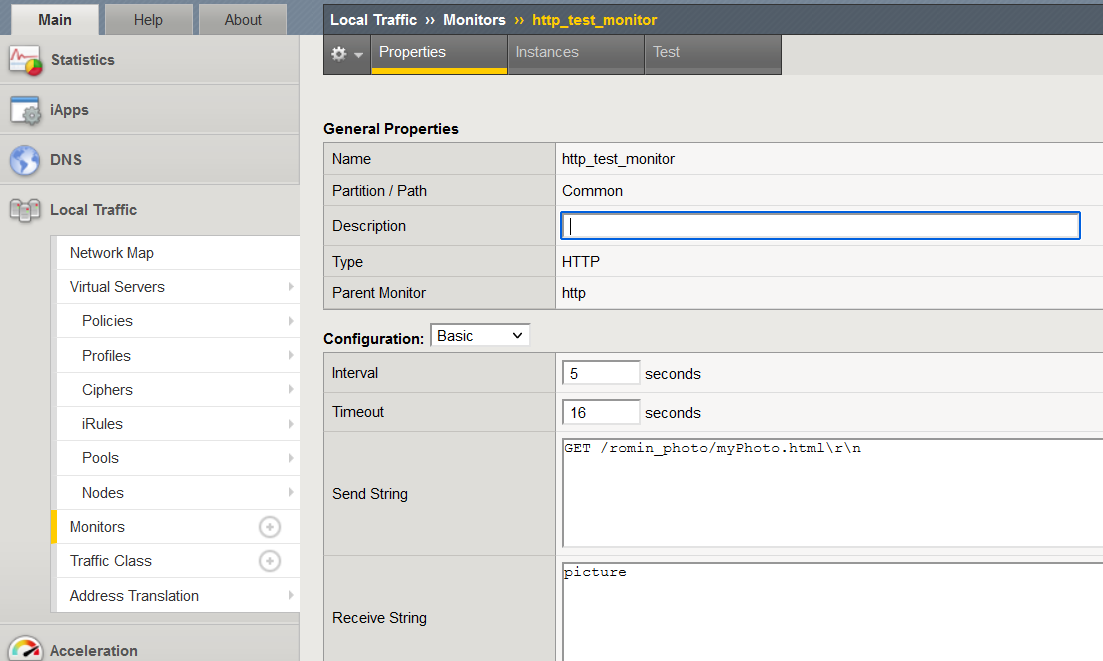

1、设置monitorWEB界面设置如下图所示，由于后台服务器提供HTTP服务，以是这里的type选择http，Send String就是你要探测的内容，Receive String就是担当的内容，这个F5读取的长度是有限的，在探测返回的字符里面，如果有特定的字符，就会将对应的pool member设置为UP，固然这个monitor可以设置很多参数，比如设置了Reverse为yes，那么逻辑将会反转，收到特定的字符就会设置pool member为down；此处只做简单介绍，后续有更具体的单独教程

上面web设置的等价设置下令为：

1. create ltm monitor http http_test_monitor send "GET /romin_photo/myPhoto.html\r\n" recv "picture"

复制代码


2、设置pool

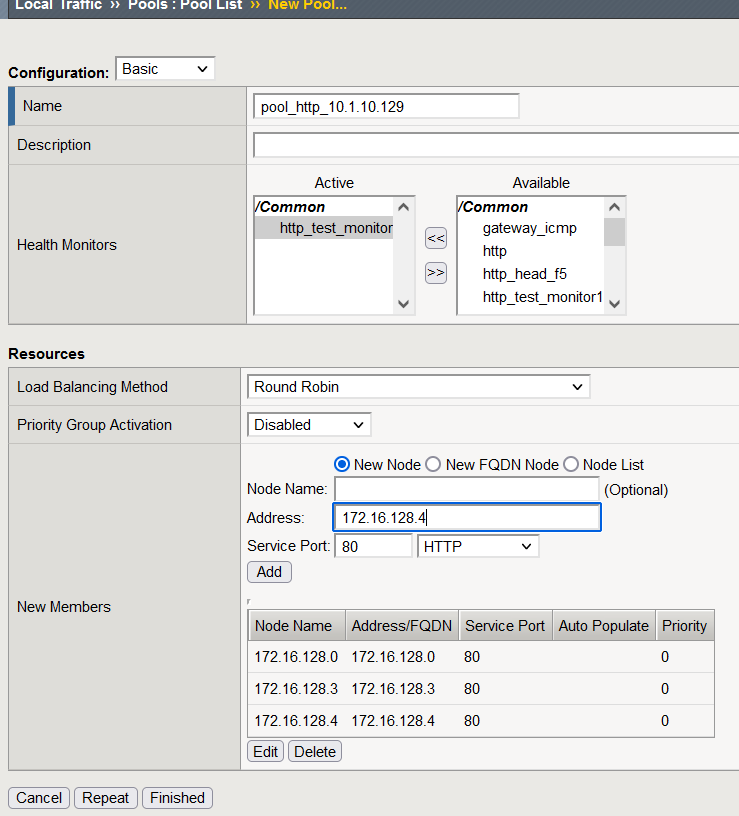

WEB页面设置如下图所示，这个设置就是创建一个pool，里面有三个后端服务器，使用轮询的负载均衡方式，调用http_test_monitor这个自定义的探测。pool里面还有几个知识点，优先级组，负载均衡算法，还有对指定的节点进行探测等，后续做单独一期介绍

等价下令：

1. create ltm pool pool_http_10.1.10.129 monitor http_test_monitor1 load-balancing-mode round-robin members add {172.16.128.0:80 172.16.128.3:80 172.16.28.4:80}

复制代码

3、设置VS

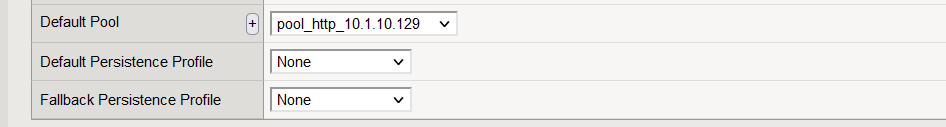

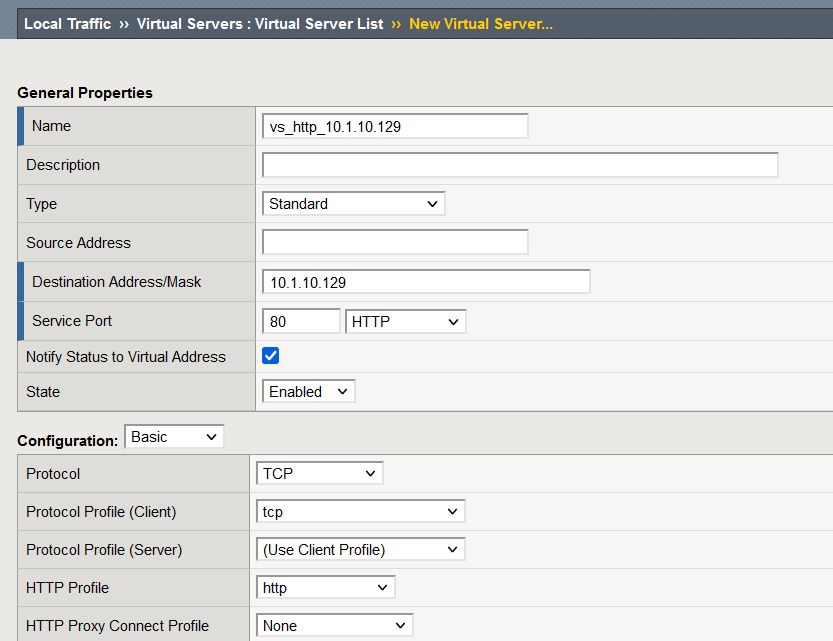

we界面设置如图所示，这个设置就是创建一个虚拟服务，对外提供服务的IP和端口是10.1.10.129:80，调用了F5的TCP和HTTP profile，使用了automap这个类型的源地点转换，将数据转发到pool_http_10.1.10.129这个pool，VS里面可以做的设置超级多，涉及的知识点主要有：VS的类型选择，SNAT地点选择，各类profile选择，SSL卸载，tcp优化，irules设置等，后续必要分多期才能介绍清楚

等价下令：

1. create ltm virtual vs_http_10.1.10.129 destination 10.1.10.129:80 profiles add { tcp http } source-address-translation { type automap } pool pool_http_10.1.10.129

复制代码

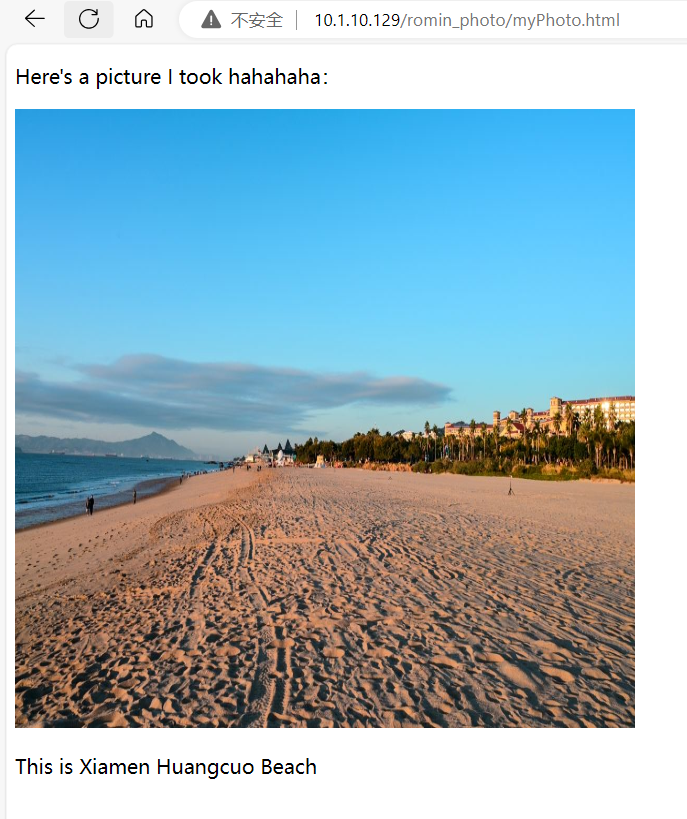

 设置完后，可以通过访问http://10.1.10.129/romin_photo/myPhoto.html打开自己建的测试网站啦

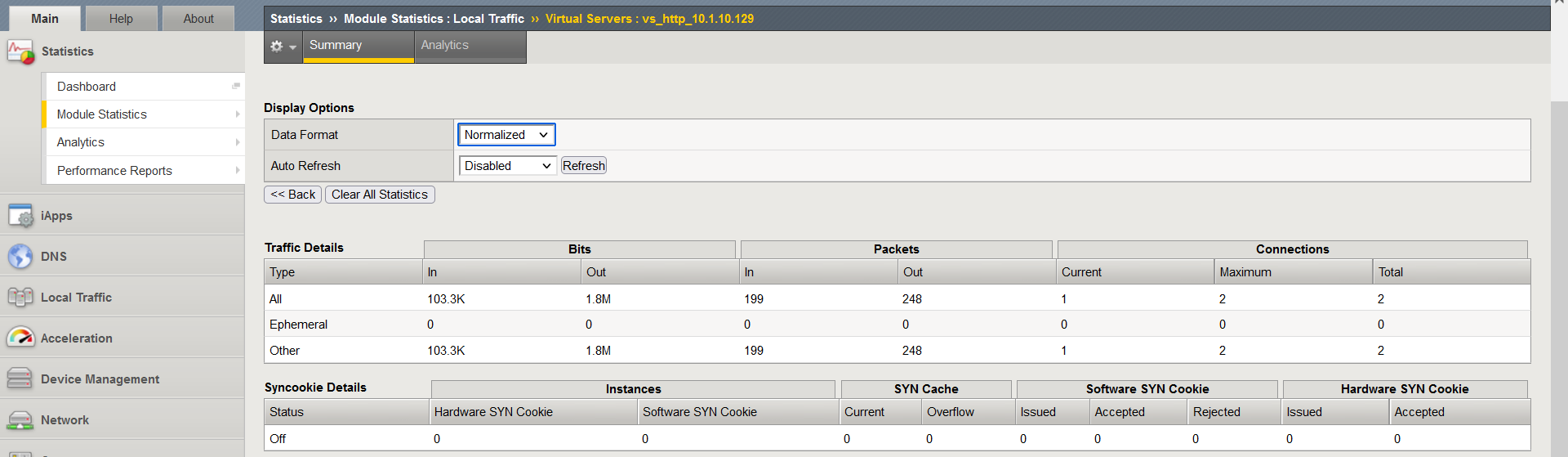

在statistics模块中，可以看到这个VS的访问统计
