k8s摆设rabbitmq集群

1 摆设集群

1.1 安装

1. # 创建一个中间件的命名空间
2. kubectl create namespace middleware
3. # 创建ConfigMap,包含RabbitMQ的配置文件内容
4. kubectl apply -f rabbitmq-configmap.yaml
5. # 配置用于存储RabbitMQ数据的PersistentVolume（PV）和PersistentVolumeClaim（PVC）。这可以确保RabbitMQ集群的数据在节点故障时不会丢失。
6. kubectl apply -f rabbitmq-persistentvolume.yaml
7. kubectl apply -f rabbitmq-persistentvolumeclaim.yaml
8. # StatefulSet可以确保每个实例都有唯一的标识和稳定的网络标识符
9. kubectl apply -f rabbitmq-statefulset.yaml
10. # 创建service
11. kubectl apply -f rabbitmq-service.yaml

复制代码

1.2 rabbitmq-configmap

1. apiVersion: v1
2. kind: ConfigMap
3. metadata:
4.   name: rabbitmq-config
5.   namespace: middleware
6. data:
7.   enabled_plugins: |
8.     [rabbitmq_management,rabbitmq_peer_discovery_k8s,rabbitmq_delayed_message_exchange].
9.   rabbitmq.conf: |
10.     cluster_formation.peer_discovery_backend  = rabbit_peer_discovery_k8s
11.     cluster_formation.k8s.host = kubernetes.default.svc.cluster.local
12.     cluster_formation.k8s.address_type = hostname
13.     cluster_formation.node_cleanup.interval = 10
14.     cluster_formation.node_cleanup.only_log_warning = true
15.     cluster_partition_handling = autoheal
16.     queue_master_locator=min-masters
17.     loopback_users.guest = false
18.     cluster_formation.randomized_startup_delay_range.min = 0
19.     cluster_formation.randomized_startup_delay_range.max = 2
20.     # 必须设置service_name，否则Pod无法正常启动，这里设置后可以不设置statefulset下env中的K8S_SERVICE_NAME变量
21.     cluster_formation.k8s.service_name = rabbitmq-headless
22.     # 必须设置hostname_suffix，否则节点不能成为集群
23.     cluster_formation.k8s.hostname_suffix = .rabbitmq-headless.middleware.svc.cluster.local
24.     # 内存上限
25.     vm_memory_high_watermark.absolute = 1.6GB
26.     # 硬盘上限
27.     disk_free_limit.absolute = 2G

复制代码

1.3 rabbitmq-headless

1. apiVersion: v1
2. kind: Service
3. metadata:
4.   name: rabbitmq-headless
5.   namespace: middleware
6. spec:
7.   clusterIP: None
8.   ports:
9.   - name: amqp
10.     port: 5672
11.   - name: management
12.     port: 15672
13.   - name: cluster
14.     port: 25672
15.   selector:
16.     app: rabbitmq

复制代码

1.4 rabbitmq-log-pvc

这里的managed-nfs-storage沿用了nacos集群的摆设。

1. apiVersion: v1
2. kind: PersistentVolumeClaim
3. metadata:
4.   name: rabbitmq-log-pvc
5.   namespace: middleware
6. spec:
7.   accessModes:
8.     - ReadWriteMany
9.   resources:
10.     requests:
11.       storage: 5Gi
12.   storageClassName: managed-nfs-storage

复制代码

1.5 rabbitmq-persistentvolume

1. apiVersion: v1
2. kind: PersistentVolume
3. metadata:
4.   name: rabbitmq-pv
5.   annotations:
6.     pv.kubernetes.io/provisioned-by: fuseim.pri/ifs
7. spec:
8.   capacity:
9.     storage: 10Gi
10.   accessModes:
11.     - ReadWriteMany
12.   nfs:
13.     server: 10.101.12.95
14.     path: /data/k8s_storage/rabbitmq
15.   persistentVolumeReclaimPolicy: Retain
16.   storageClassName: managed-nfs-storage

复制代码

1.6 rabbitmq-persistentvolumeclaim

1. # PersistentVolumeClaim示例
2. apiVersion: v1
3. kind: PersistentVolumeClaim
4. metadata:
5.   name: rabbitmq-pvc
6.   namespace: middleware
7. spec:
8.   accessModes:
9.     - ReadWriteMany
10.   resources:
11.     requests:
12.       storage: 10Gi
13.   storageClassName: managed-nfs-storage

复制代码

1.7 rabbitmq-service

1. apiVersion: v1
2. kind: Service
3. metadata:
4.   name: rabbitmq-web-service
5.   namespace: middleware
6. spec:
7.   type: NodePort
8.   ports:
9.   - name: http
10.     port: 15672
11.     targetPort: 15672
12.     nodePort: 31567
13.   selector:
14.     app: rabbitmq

复制代码

1.8 rabbitmq-statefulset

1. apiVersion: apps/v1
2. kind: StatefulSet
3. metadata:
4.   name: rabbitmq
5.   namespace: middleware
6. spec:
7.   replicas: 3
8.   serviceName: rabbitmq-headless
9.   selector:
10.     matchLabels:
11.       app: rabbitmq
12.   template:
13.     metadata:
14.       labels:
15.         app: rabbitmq
16.     spec:
17.       containers:
18.       - name: rabbitmq
19.         image: rabbitmq:3.8.17-management
20.         ports:
21.         - containerPort: 5672
22.         - containerPort: 15672
23.         volumeMounts:
24.         - name: data
25.           mountPath: /var/lib/rabbitmq
26.         - name: conf
27.           mountPath: /etc/rabbitmq
28.         - name: log
29.           mountPath: /var/log/rabbitmq
30.         env:
31.         - name: RABBITMQ_NODENAME
32.           valueFrom:
33.             fieldRef:
34.               fieldPath: metadata.name
35.         - name: RABBITMQ_ERLANG_COOKIE
36.           value: "nrB35tmJx5sfE3EaaYTMW7S8DxpajMrP"
37.         - name: RABBITMQ_LOG_BASE
38.           value: "/var/log/rabbitmq"
39.       volumes:
40.       - name: data
41.         persistentVolumeClaim:
42.           claimName: rabbitmq-pvc
43.       - name: conf
44.         configMap:
45.           name: rabbitmq-config
46.       - name: log
47.         persistentVolumeClaim:
48.           claimName: rabbitmq-log-pvc

复制代码

2 问题处理

2.1 pvc创建失败

1. [root@master1 rabbitmq]# kubectl get pvc -n middleware
2. NAME                       STATUS    VOLUME        CAPACITY   ACCESS MODES   STORAGECLASS   AGE
3. rabbitmq-data-rabbitmq-0   Pending                                                          15m
4. rabbitmq-pvc               Bound     rabbitmq-pv   5Gi        RWO            standard       15m

复制代码

查看存储StorageClass的名称,就知道了创建pv和pvc中storageClassName应该为managed-nfs-storage

1. NAME                  PROVISIONER      RECLAIMPOLICY   VOLUMEBINDINGMODE   ALLOWVOLUMEEXPANSION   AGE
2. managed-nfs-storage   fuseim.pri/ifs   Delete          Immediate           false                  3h7m

复制代码

更改rabbitmq-persistentvolume.yaml和rabbitmq-persistentvolumeclaim.yaml之后

1. # 查看有没有无效的pvc，与namespace有关
2. kubectl get pvc -n middleware
3. # 删除pvc，使得pvc与pv解
4. kubectl delete pvc rabbitmq-data-rabbitmq-0 -n middleware
5. kubectl delete pvc rabbitmq-pvc -n middleware
6. #
7. kubectl get pv
8. # 删除无效的pv,pv被绑定，需要先删除pvc，pv与namespace无关
9. kubectl delete pv rabbitmq-pv

复制代码

1. cd /appdata/download/rabbitmq
2. kubectl apply -f rabbitmq-persistentvolume.yaml
3. kubectl apply -f rabbitmq-persistentvolumeclaim.yaml
4. # StatefulSet可以确保每个实例都有唯一的标识和稳定的网络标识符
5. kubectl apply -f rabbitmq-statefulset.yaml
6. # 创建service
7. kubectl apply -f rabbitmq-service.yaml

复制代码

执行完，需要删除之前的pod，就可以自动创建了。

1. 2024-07-16 06:47:18.299 [info] <0.1754.0> Closing all channels from connection '10.42.7.3:33078 -> 10.42.6.3:5672' because it has been closed
2. 2024-07-16 06:49:17.462 [info] <0.1783.0> accepting AMQP connection <0.1783.0> (10.42.7.3:33480 -> 10.42.6.3:5672)
3. 2024-07-16 06:49:17.462 [error] <0.1783.0> closing AMQP connection <0.1783.0> (10.42.7.3:33480 -> 10.42.6.3:5672):
4. {bad_header,<<"GET / HT">>}

复制代码

ss -tuln 或 netstat -tul无法执行

1. kubectl run ss-checker --rm -it --image=ubuntu --restart=Never -- sh -c 'apt-get update && apt-get install -y iproute2 && ss -tuln'
3. kubectl run ss-checker --rm=true -it --image=alpine --restart=Never -- /bin/sh -c 'apk add --no-cache iproute2 && ss -tuln'

复制代码

查看镜像的版本,rabbitmq用的ubuntu，而nacos用的是centos7

1. [root@master1 rabbitmq]# kubectl exec -it rabbitmq-0 -n middleware  -- cat /etc/os-release
2. NAME="Ubuntu"
3. VERSION="20.04.2 LTS (Focal Fossa)"
4. ID=ubuntu
5. ID_LIKE=debian
6. PRETTY_NAME="Ubuntu 20.04.2 LTS"
7. VERSION_ID="20.04"
8. HOME_URL="https://www.ubuntu.com/"
9. SUPPORT_URL="https://help.ubuntu.com/"
10. BUG_REPORT_URL="https://bugs.launchpad.net/ubuntu/"
11. PRIVACY_POLICY_URL="https://www.ubuntu.com/legal/terms-and-policies/privacy-policy"
12. VERSION_CODENAME=focal
13. UBUNTU_CODENAME=focal

复制代码

由于rabbitmq本身不能查看端口，于是需要创建临时的容器,来排查问题。

1. # 创建一个临时的 Ubuntu Pod
2. kubectl run ss-checker --rm -it --image=ubuntu --restart=Never -- sh -c 'apt-get update && apt-get install -y iproute2'
4. # 等待 Pod 准备好
5. kubectl wait --for=condition=Ready pod/ss-checker
7. # 进入临时 Pod
8. kubectl exec -it ss-checker -- /bin/bash
10. # 在临时 Pod 内部安装 ss
11. apt-get update && apt-get install -y iproute2
13. # 使用 ss 命令检查服务 Pod 的端口状态
14. ss -tuln | grep <service-pod-name-or-ip>:<port>
16. # 或者，如果需要检查服务 Pod 的具体端口是否可连接
17. nc -zv <service-pod-name-or-ip> <port>

复制代码

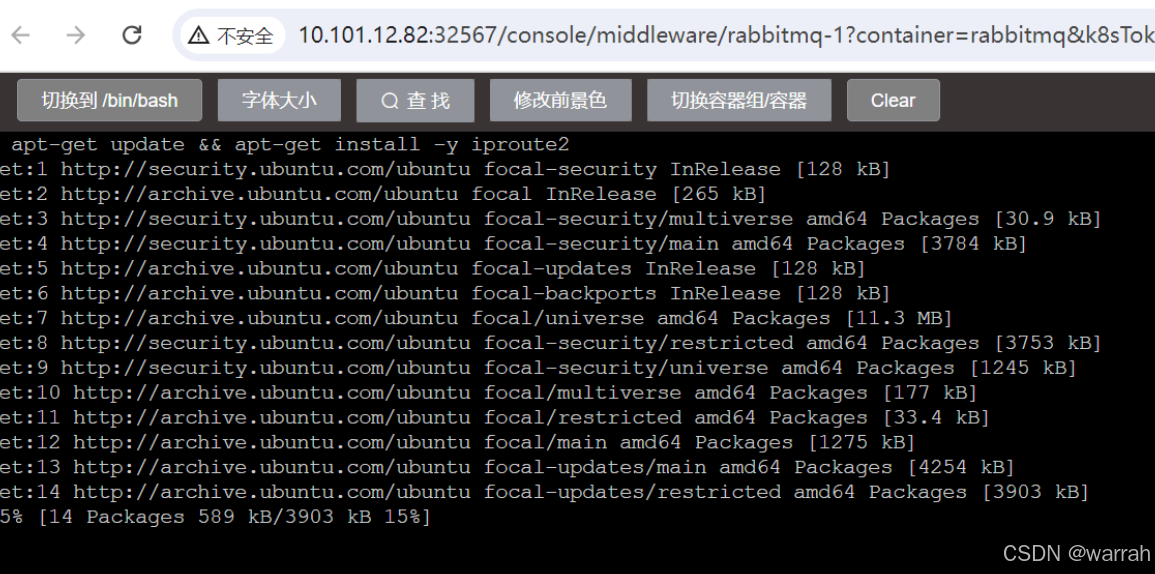

大概进入到容器内里

1. # ubuntu
2. apt-get update && apt-get install -y iproute2
3. # centos
4. apk add --no-cache iproute2

复制代码

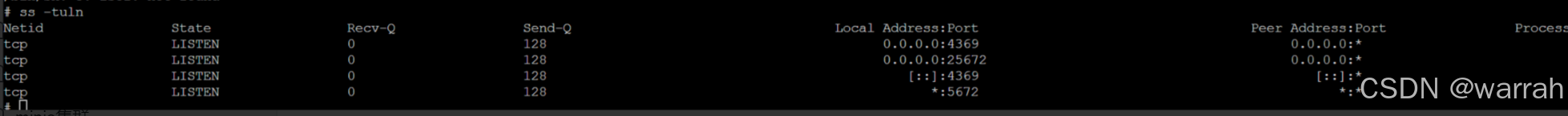

发现15672这个端口没有起来，25672 端口（集群通信端口）和 5672 端口（AMQP 客户端连接端口）可以正常工作，这通常意味着管理界面的设置或袒露方式存在问题
执行下令ss -tuln

问题出在configmap，之前得到的太简单了，完整的设置如上
2.2 如何使用

1. rabbitmq-headless.middleware.svc.cluster.local:5672

复制代码
