解读InnoDB数据库索引页与数据行的细密关联

目次
一、快速走进索引页布局
（一）团体展示分析
（二）内容分析
File Header（文件头部）
Page Header（页面头部）
Infimum + Supremum（最小纪录和最大纪录）
User Records（用户纪录）
 Free Space（空闲空间）
Page Directory（页面貌次）
File Trailer（文件尾部）
二、索引页与纪录行的简单关系分析
（一）数据页的双向链表布局
（二）纪录行的单向链表布局
三、InnoDB 数据页中的 User Records 与 Free Space
（一）页满前的处置惩罚
初始状态
存储过程
（二）页满后的处置惩罚
紧张参考和学习泉源

---

干货分享，感谢您的阅读！快速相识索引页布局和数据行的直接关系。条件知识如下：

文章分析	详细链接
数据行格式内容分析	探究InnoDB Compact行格式背后-CSDN博客
数据行头信息各个属性探究	剖析MYSQL行头信息数据行格式分析_jdk 协程-CSDN博客
剖析数据行内部单向链表计谋	数据库纪录行在页内查询探索分析_查抄代码中循环依靠-CSDN博客

一、快速走进索引页布局

在InnoDB存储引擎的天下里，数据存储和管理就像是一座繁忙而有序的都会。在这座都会中，每一块16KB巨细的土地都被称为一个“页”（Page），而这些页是都会底子办法的核心，其主角就是“索引页”（INDEX页），这些页专门用于存储我们表中的实际纪录数据，因此也被称为“数据页”（Data Page）。
（一）团体展示分析

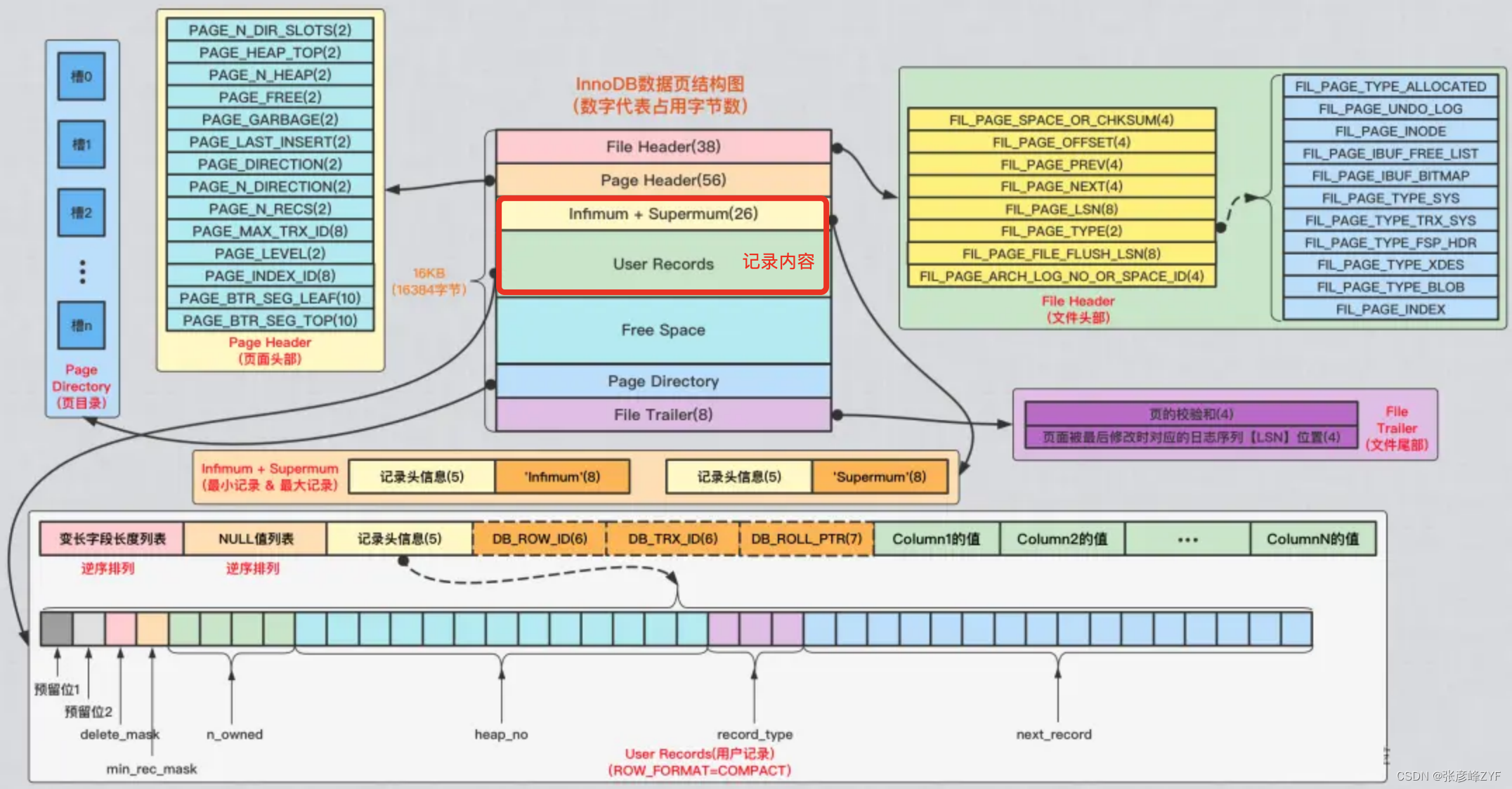

索引页就像是都会中的一栋多层大厦。这栋大厦不但要存放数据，还必要具备高效的检索功能。为了到达这个目标，InnoDB利用了一种高效的B+树布局，每个索引页就是这棵大树上的一个节点。索引页的巨细固定为16KB，这个巨细颠末优化，既能高效利用磁盘空间，又能在内存中快速读取。团体页展示如下：

在这栋大厦中，各个部门各司其职，确保数据的高效存储和快速访问。File Header是大厦的门卫，Page Header是楼层管理，Infimum和Supremum是地基和天花板，User Records是住民，Free Space是预留的空房间，Page Directory是导航体系，File Trailer是安防体系。
（二）内容分析

File Header（文件头部）

占用空间38 字节，文件头部存储了页的一些底子信息：

• Page Type（页范例）：标识该页的范例（如数据页、索引页）。

• Page Number（页号）：当前页在表空间中的唯一编号。

• Checksum（校验和）：用于检测页在读写过程中的完备性。


具像化明白：就像是办公楼的铭牌，纪录了楼的根本信息和身份标识。
Page Header（页面头部）

占用空间56 字节，页面头部包罗数据页特有的信息：

• Number of Records（纪录数量）：当前页中存储的纪录数量。

• Free Space Pointer（空闲空间指针）：指向页中第一个可用的空闲空间位置。

• Heap Top（堆顶位置）：纪录当前页中数据存储的最高位置。

• Page Level（页级别）：体现当前页在 B+ 树中的层级。


具像化明白：相当于楼的管理办公室，纪录了楼内的各种管理信息，如有多少办公室空闲。
Infimum + Supremum（最小纪录和最大纪录）

占用空间26 字节，这两个假造纪录用于界说页中的纪录范围：

• Infimum Record（最小纪录）：一个特殊的最小纪录，用于标示页的起始。

• Supremum Record（最大纪录）：一个特殊的最大纪录，用于标示页的竣事。


具像化明白：雷同楼的底子和屋顶，标示了楼的出发点和止境。
User Records（用户纪录）

占用空间不确定，实际存储的用户数据纪录：

• Record Header（纪录头部）：包罗纪录的元数据，比方纪录长度和下一条纪录的指针。

• Record Data（纪录数据）：实际的数据内容，包罗各字段的值。


具像化明白：实际的办公室，内里有员工在工作，纪录了详细的数据内容。
 Free Space（空闲空间）

占用空间不确定，空闲空间用于存储新插入的纪录，随着纪录的插入，空闲空间徐徐淘汰：

• Insertions（插入）：当有新纪录插入时，体系会在此地区探求符合的空闲位置。

• Deletions（删除）：删除纪录后，空间会返回到空闲地区供新纪录利用。


具像化明白：尚未出租的办公室，未来可以容纳新的员工（数据）。
Page Directory（页面貌次）

占用空间不确定，页面貌次包罗纪录的相对位置，用于快速检索纪录：

• Directory Slots（目次槽）：指向页中各纪录的位置，便于快速定位和检索。

• Efficiency（服从）：通过目次可以快速定位纪录，进步检索服从。


具像化明白：大楼的导览图，资助快速找到特定的办公室（纪录）。
File Trailer（文件尾部）

占用空间8 字节，文件尾部包罗校验信息，用于验证页的完备性：

• Checksum（校验和）：再次验证页的数据完备性，确保数据在读写过程中未被粉碎。


具像化明白：大楼的安保体系，确保大楼的安全和完备性。
二、索引页与纪录行的简单关系分析

在 InnoDB 中，数据页通过双向链表毗连，每个数据页内的纪录行按照主键值从小到大的次序构成单向链表，而且每个数据页都有一个页目任命于快速定位纪录。

查找纪录时，先在页目次中利用二分法定位到特定槽，再在该槽对应的纪录组中次序遍历找到目标纪录。通过这种计划，InnoDB 可以或许高效地管理和查找数据，确保数据库体系的高性能和可靠性。

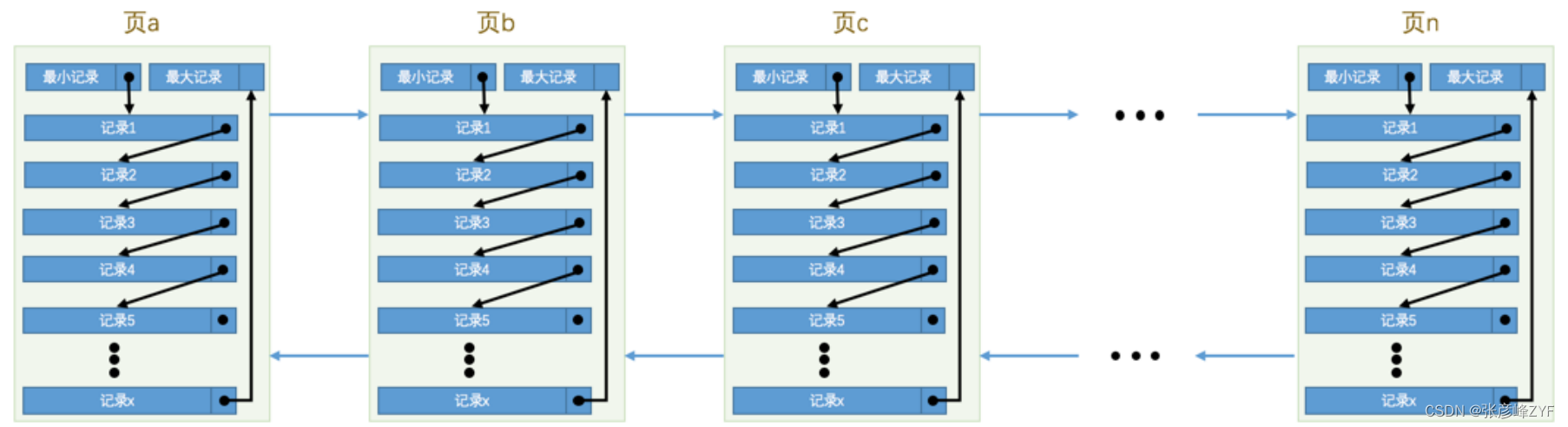

（一）数据页的双向链表布局

每个数据页被构造成一个双向链表，这意味着每个数据页都有指向前一个页和后一个页的指针（File Header 纪录了页的底子信息和链表指针）。通过这种双向链表布局，InnoDB 可以方便地举行数据页的插入、删除和遍历操纵。这种计划包管了数据页之间的高效毗连和管理。

（二）纪录行的单向链表布局

在每个数据页中，纪录行按照主键值从小到大的次序构造成一个单向链表。这种有序的布局使得在数据页内查找纪录变得更加高效。每条纪录不但存储了自身的数据，还包罗指向下一条纪录的指针，如许可以次序遍历纪录。
每个数据页都有一个页目次，页目次可以看作是数据页内的索引布局。页目次将纪录分成多个组，每个组在页目次中都有一个槽。通过页目次，InnoDB 可以快速定位到特定纪录地点的组，从而淘汰遍历纪录的时间。
当必要通过主键查找某条纪录时，InnoDB 会先在页目次中利用二分法快速定位到对应的槽。页目次中的槽指向该槽对应的纪录组，接着在该组中遍历纪录，直到找到目标纪录。这种查找过程团结了二分查找温次序遍历的优点，既高效又准确。
三、InnoDB 数据页中的 User Records 与 Free Space

InnoDB 数据页中的 User Records 和 Free Space 部门密切相干。随着纪录的不绝插入，Free Space 部门的空间会徐徐分配给 User Records 部门，直到 Free Space 被完全斲丧。当一个数据页满了之后，InnoDB 会申请新的数据页并将其链接到现有的双向链表中，继续存储新的纪录。也就是在页未满前页的存储紧张在User Records 和 Free Space发生，页满后将触到达双向链表页中。
（一）页满前的处置惩罚

初始状态

• User Records：初始为空，没有实际数据存储。

• Free Space：占据大部门页空间，等候新纪录的插入。

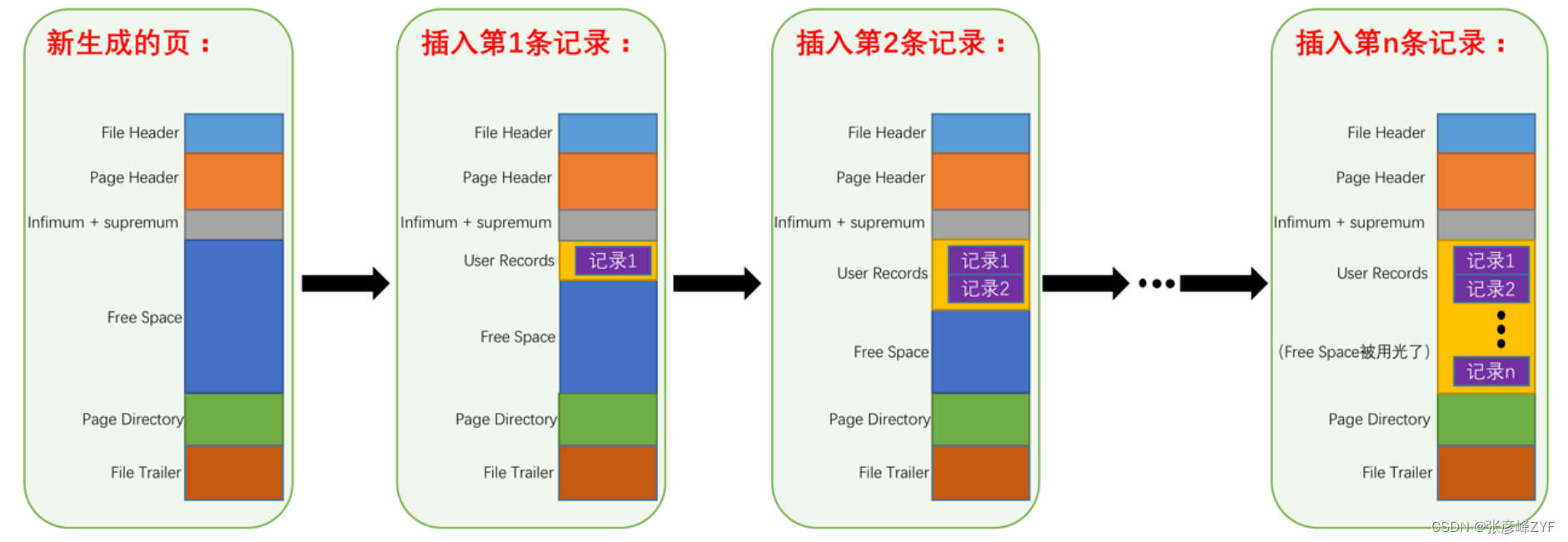

存储过程

• 纪录插入：当用户插入一条纪录时，体系会从 Free Space 部门中申请一个符合巨细的空间用于存储这条纪录。这条纪录被存储到 User Records 部门。

• 空间调解：随着纪录的插入，User Records 部门徐徐增大，存储越来越多的用户数据。同时，Free Space 部门的可用空间淘汰，徐徐被 User Records 部门替换。

• 页满状态：当 Free Space 部门被完全斲丧，整个数据页被 User Records 部门占据，意味着该页已满，无法再存储新的纪录。


（二）页满后的处置惩罚

当一个数据页中的 Free Space 部门被完全替换为 User Records 部门后，该页就被以为已满。此时，InnoDB 会实行以下操纵：

• 申请新的数据页：数据库引擎会在表空间中申请一个新的数据页，以继续存储新的纪录。

• 更新链表指针：新申请的数据页会被链接到现有的数据页双向链表中，确保数据页之间的有序毗连。

• 维护 B+ 树布局：假如涉及到索引页，InnoDB 会维护 B+ 树布局，确保新的数据页在树中的精确位置。
