HCIA实验陈诉---通过ensp举行客户端、服务器以及各装备的搭建

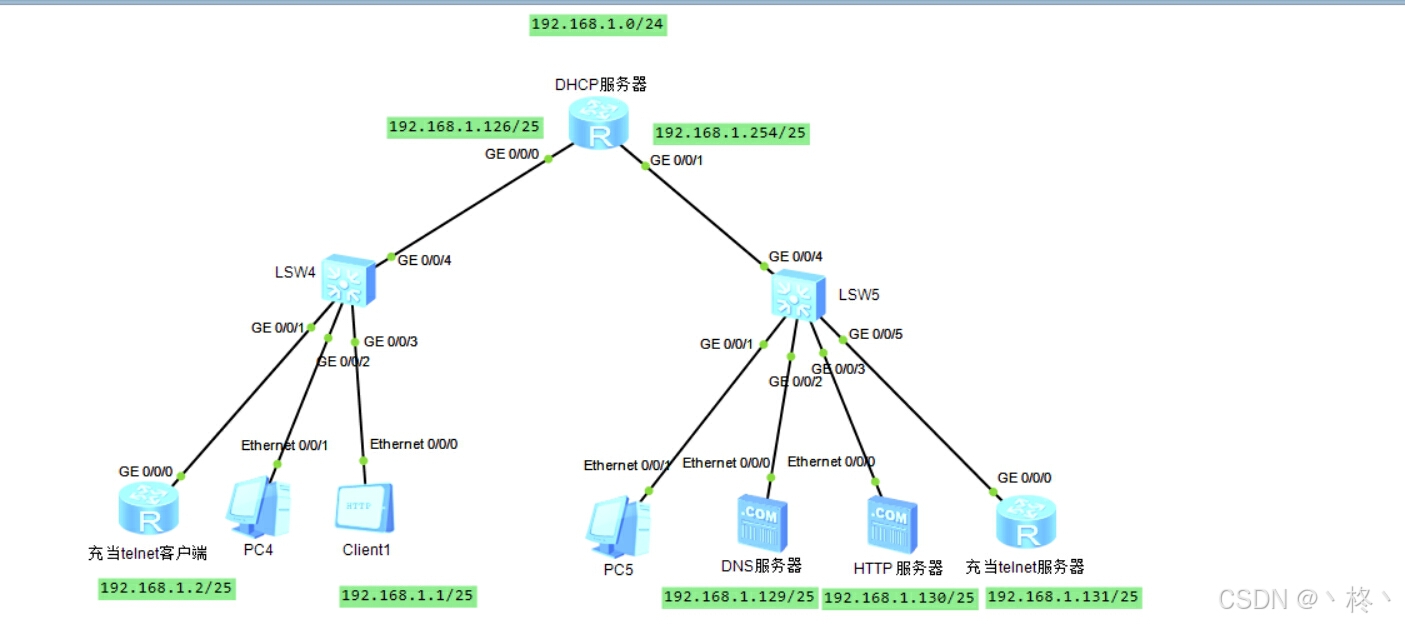

例图



需求

1、通过DHCP服务，给PC4和PC5分配IP地点、网关、掩码、DNS服务器IP地点
2、Client-1要求手工设置IP地点，为192.168.1.1，可以通过该装备利用域名乐成访问HTTP服务器
3、telnet客户端可以远程登录telnet服务器举行装备管理，并乐成修改telnet服务器的名称为123
   telnet装备登录的账号暗码为：admin/admin
4、要求DHCP服务器必要清除被手工设置的IP地点；并修改租期时间为1小时；
5、终极实现每台终端都可以相互通讯（ping乐成）
6、整个拓扑图利用192.168.1.0/24网段举行分配
分析

1.处PC4、PC5外，对其他装备都举行手工设置。
2.将192.168.1.0/24分成两个子网以供两个广播域利用。
3.要包管各装备之间都处于联通状态
搭建

一、根本设置

设置网关、client1、客户端以及三个服务端的IP地点等信息。
          DHCP服务器

2. //DHCP Server
3. [DHCP Server]interface g0/0/0
4. [DHCP Server-GigabitEthernet0/0/0]ip address 192.168.1.126 25
6. [DHCP Server]interface g0/0/1
7. [DHCP Server-GigabitEthernet0/0/1]ip address 192.168.1.254 25
9. //查看两个网关对应IP地址
10. [DHCP Server]display ip interface brief
11. *down: administratively down
12. ^down: standby
13. (l): loopback
14. (s): spoofing
15. The number of interface that is UP in Physical is 3
16. The number of interface that is DOWN in Physical is 1
17. The number of interface that is UP in Protocol is 3
18. The number of interface that is DOWN in Protocol is 1
20. Interface                         IP Address/Mask      Physical   Protocol
21. GigabitEthernet0/0/0              192.168.1.126/25     up         up
22. GigabitEthernet0/0/1              192.168.1.254/25     up         up
23. GigabitEthernet0/0/2              unassigned           down       down
24. NULL0                             unassigned           up         up(s)

复制代码

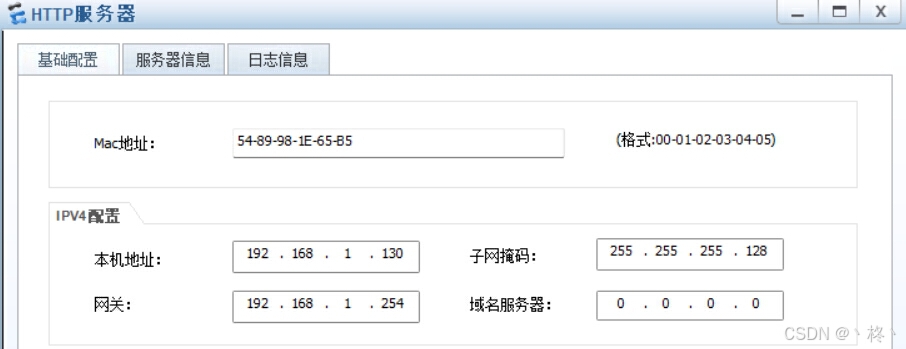

         HTTP服务器

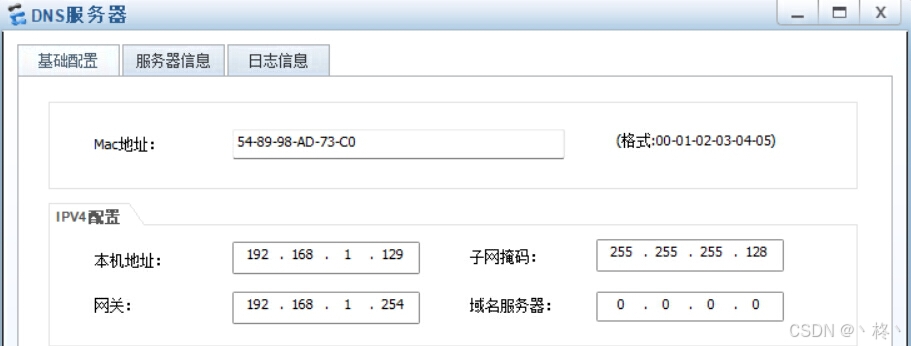

        DNS服务器

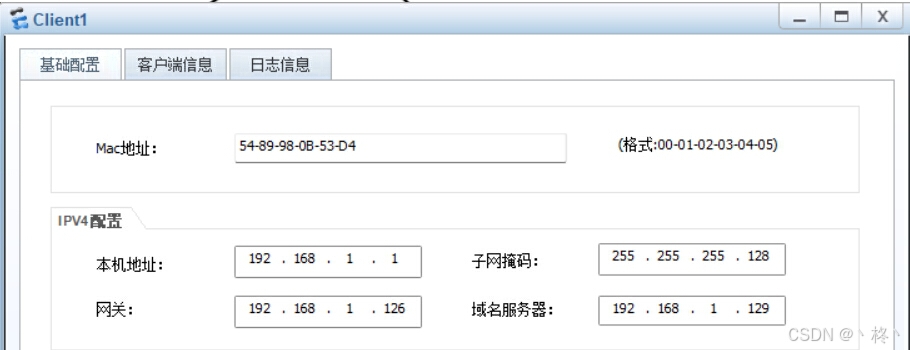

        Client1

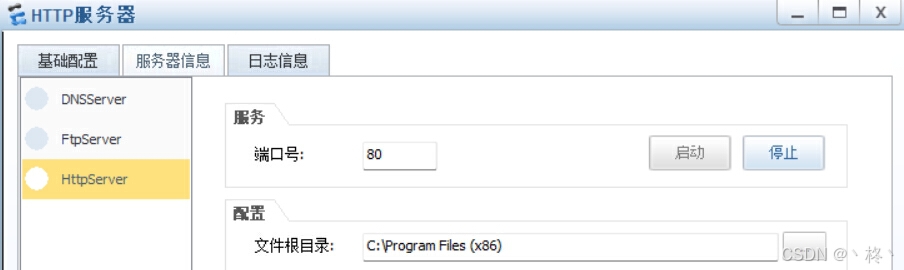

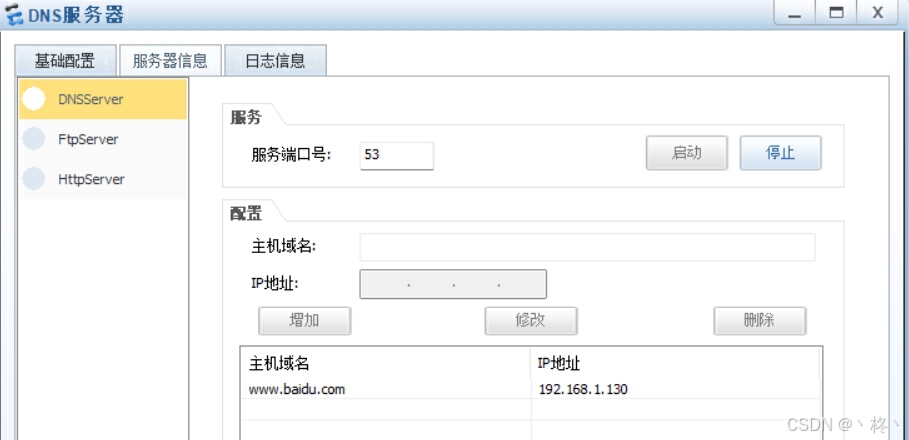

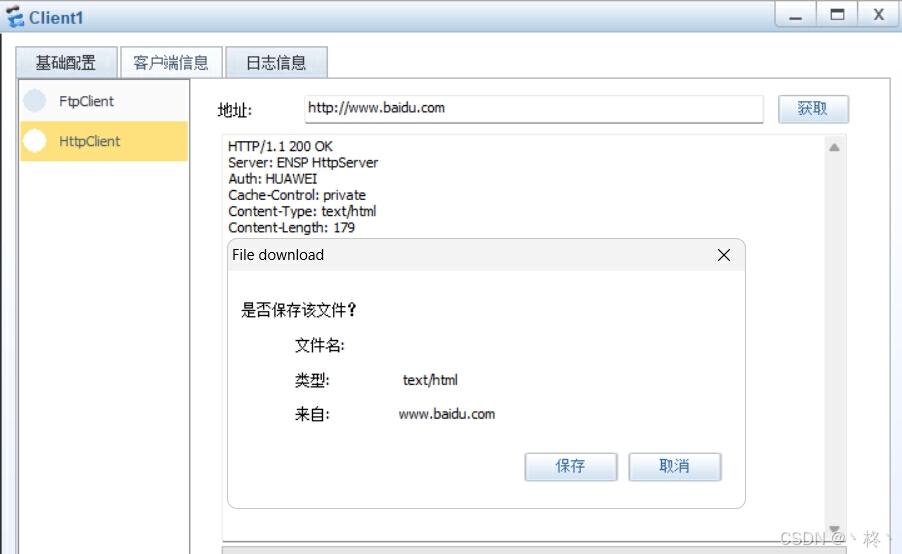

二、 Client1通过利用域名访问HTTP服务器

三、telnet客户端远程登录telnet服务器举行装备管理

1.设置步调
telent服务端设置

2. //配置IP地址
3. [Telnet Server]interface g0/0/0
4. [Telnet Server-GigabitEthernet0/0/0]ip address 192.168.1.131 25
6. //补充设备路由表
7. [Telnet Server]ip route-static 0.0.0.0 0 192.168.1.254
9. //启动telnet协议，
10. [Telnet Server]telnet server enable
12. //---开启虚拟用户终端接口
13. [Web Server]user-interface vty 0 4
15. //在开启的虚拟用户终端中，设置一个账登录模式（账号密码）
16. [Telnet Server-ui-vty0-4]authentication-mode aaa
18. //创建账号密码信息
19. [Telnet Server]aaa
20. [Telnet Server-aaa]local-user admin password cipher admin
22. //设置账户权限
23. [Telnet Server-aaa]local-user admin privilege level 15
25. //设置账号使用的登录协议，其他登录协议该账号无法使用
26. [Telnet Server-aaa]local-user admin service-type telnet

复制代码

telnet客户端设置

2. //配置客户端IP地址
3. [Telent Client]interface g0/0/0
4. [Telent Client-GigabitEthernet0/0/0]ip address 192.168.1.2 25
6. //补充设备路由表
7. [Telent Client]ip route-static 0.0.0.0 0 192.168.1.126

复制代码

2.装备利用测试

2. <Telent Client>telnet 192.168.1.131 --- 登录IP地址为192.168.1.131的设备
4.   Press CTRL_] to quit telnet mode
5.   Trying 192.168.1.131 ...
6.   Connected to 192.168.1.131 ...
8. Login authentication
11. Username:admin    --- 账户
12. Password:         --- 密码
14. <Telnet Server>     --- 登录成功

复制代码

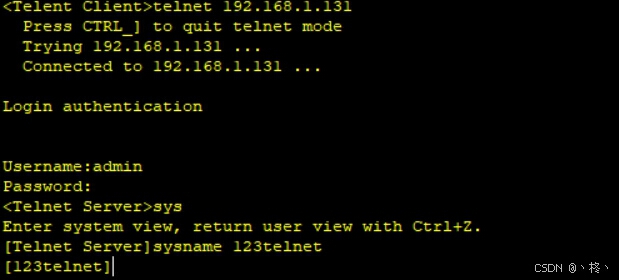

 登录装备后，并修改名称

 四、通过DHCP协议举行IP地点分配

1.底子设置

2. //启动DHCP服务
3. [DHCP Server]dhcp enable
5. //创建左边广播域的IP地址池塘
6. [DHCP Server]ip pool one --- 命名
7. [DHCP Server-ip-pool-one]network 192.168.1.0 mask 25 --- 将192.168.1.0/25整个网段的IP地址
8.                                                          都添加到池塘中。
10. [DHCP Server-ip-pool-one]gateway-list 192.168.1.126 --- 设置该池塘中所有IP的网关地址
12. [DHCP Server-ip-pool-one]dns-list 192.168.1.129    ---设置该池塘中所有IP的拥有者DNS服务器
13.                                                       的IP地址
15. //排除手工配置IP地址，防止冲突
16. [DHCP Server-ip-pool-one]excluded-ip-address 192.168.1.1 192.168.1.2
17.
19. //联通端口与IP地址
20. [DHCP Server]interface GigabitEthernet 0/0/0
21. [DHCP Server-GigabitEthernet0/0/0]dhcp select global  --- 将DHCP服务在0/0/0端口激活
23. //修改租期时间
24. [DHCP Server-ip-pool-one]lease day 0 hour 1 minute 0
28. //创建右边广播域的IP地址池塘，同上步骤
29. [DHCP Server]ip pool two
30. [DHCP Server-ip-pool-wangyu]network 192.168.1.128 mask 25
32. [DHCP Server-ip-pool-two]gateway-list 192.168.1.254
34. [DHCP Server-ip-pool-two]dns-list 192.168.1.129
36. [DHCP Server-ip-pool-two]excluded-ip-address 192.168.1.129 192.168.1.131
39. [DHCP Server]interface GigabitEthernet 0/0/1
40. [DHCP Server-GigabitEthernet0/0/1]dhcp select global
42. [DHCP Server-ip-pool-two]lease day 0 hour 1 minute 0

复制代码

查察one池塘信息 ---display ip pool name ?(池塘名字)




2.装备开启DHCP服务

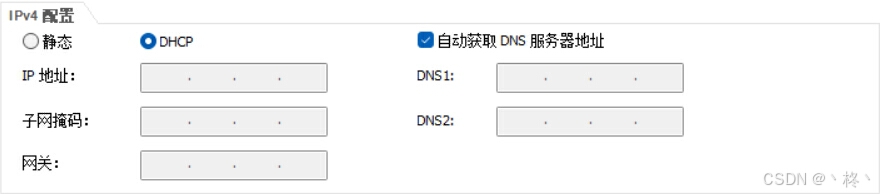

 打开PC4、PC5的IPv4设置，将IP获取方式改为DHCP，并打开自动获取DNS服务器地点
3.结果

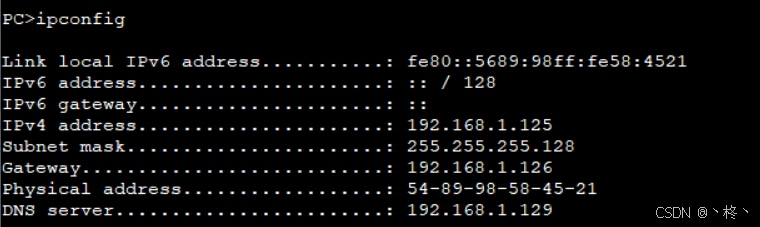

通过在输入下令ipconfig，获取对应信息，如下图



---

此时PC4已取得IP地点及DNS服务器IP地点信息，PC5端同理

---

注意

肯定测试各个装备之间是否 乐成接通，防止出现故障

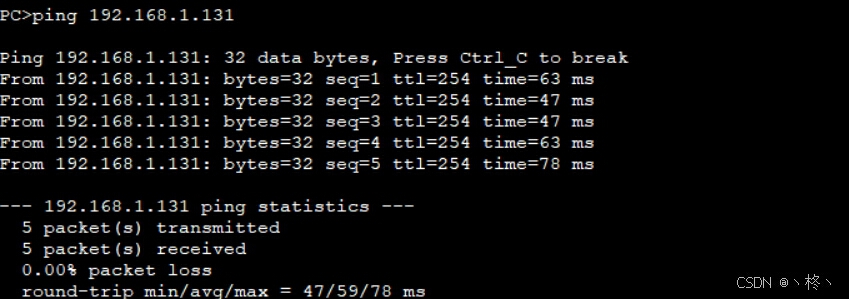

如图，想要测试 PC4与telent服务器是否可以或许通讯，可通过在pc端的下令行输入 ping IP地点  即可，别的装备之间同理。
