UML系列之Rational Rose条记八：类图

一、新建类图

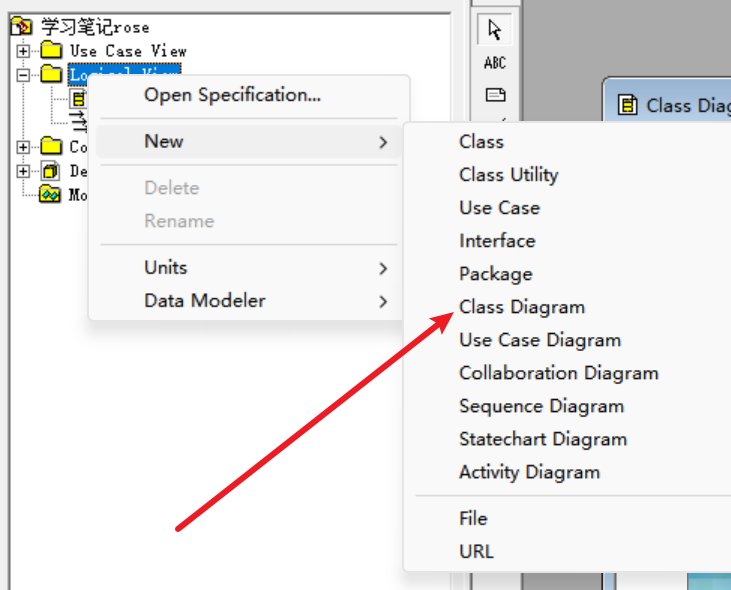

首先依旧是新建要绘制的类图；选择class diagram；
修改命名；

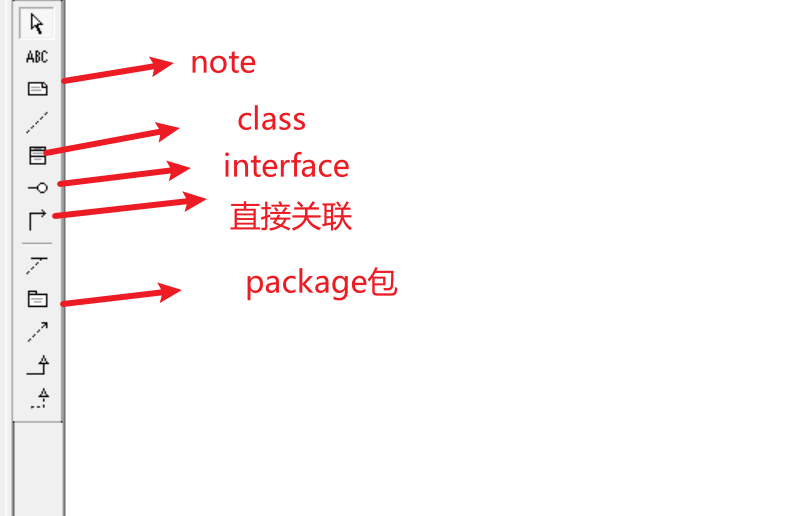

二、工作台介绍

正常重要就是利用到class尚有直接关联箭头就行；
如果不要求规范，直接新建一些须要的类，然后写好关系即可；
三、类图绘制

创建类，修改名称；

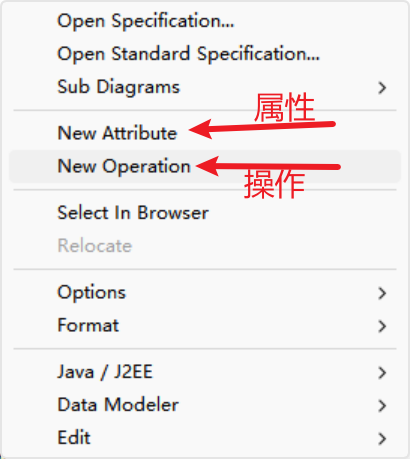

然后是添加属性和操作：

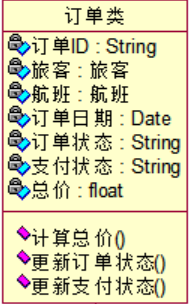

这样画好一个类：

接着把全部类都绘制好；（如果类名重复，和actor 重复，那么类图里面的图例会自动转化）

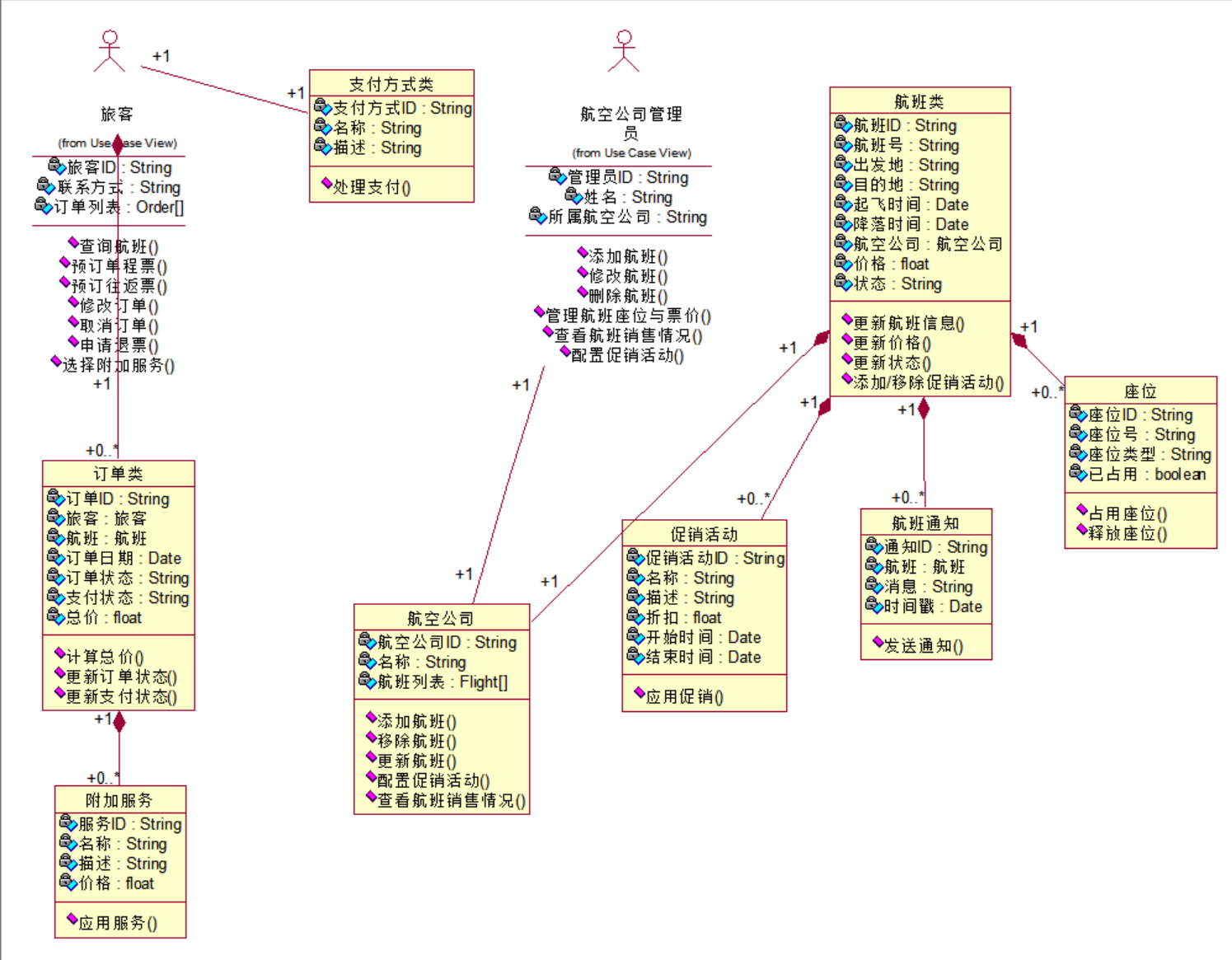

下面是一张绘制好了的类图：

这里关系禁绝确；只作为例子用；

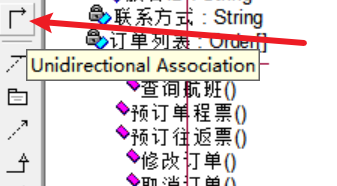

关系正常利用这个即可：

想要删除这个箭头，可以双击关联的箭头；

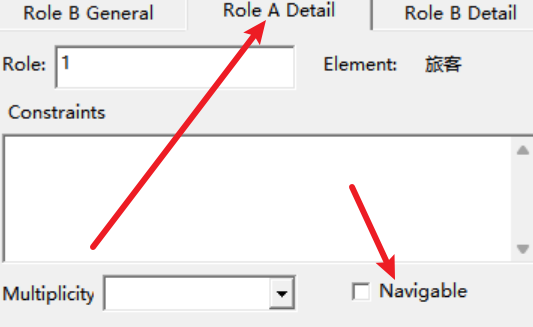

选择Role A Detail（也有可能是B），把navigable取消勾选即可；；；
这里尚有其他关系，比如组合聚合；正常如果须要绘制详细的话，会利用到组合或者聚合关系；
这里分别是这样操作：

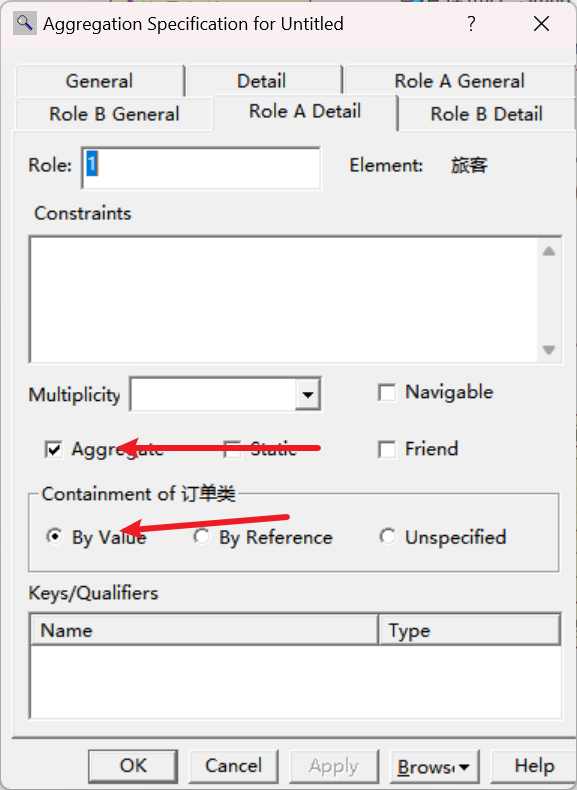

在Role A中（也有可能是B），

选择aggregate和By value就是聚合关系（留意图标位置）
只选择aggregate就是组合关系；

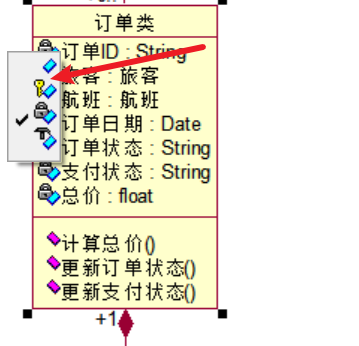

须要修改属性的作用域，是这样操作，点击属性旁的图标进行修改即可：

如果须要利用到依赖或者泛化关系，就分别是这两种线段。

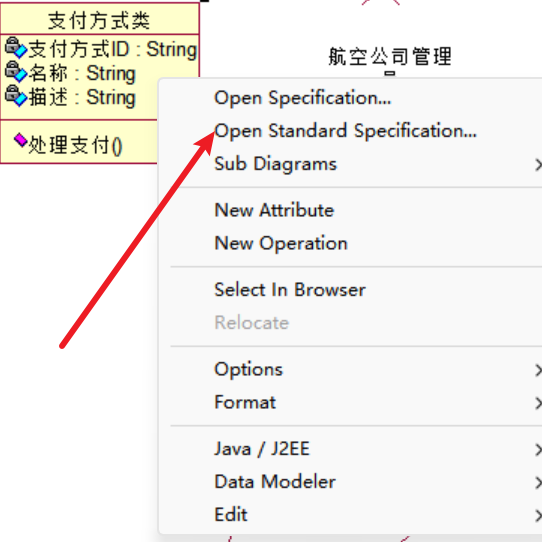

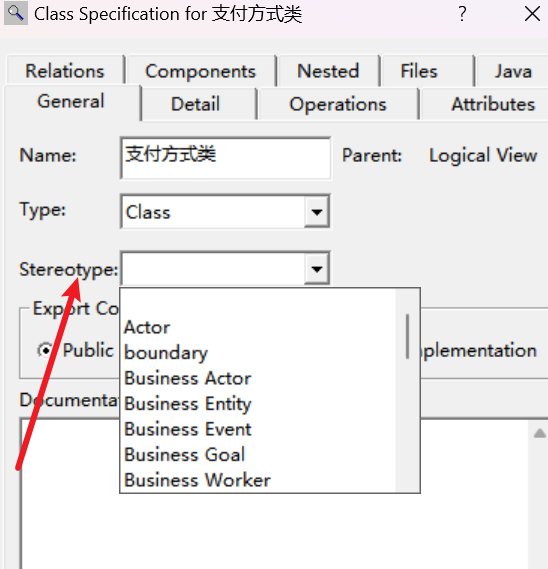

想要修改类的种类，可以点击类，鼠标右击，选择第二个Open Standard Specification；接着选择Stereotype进行修改即可：

正常可以改成控制类control；界限类boundary或者实体类entity；在下拉框中都可以找到。以上是类图绘制过程中常常会用到的全部工具以及题目。
后续会更新一下rose进行正向工程与逆向工程的条记。
