盘算机视觉——基于利用 OpenCV 与 Python 实现相机标定畸变校正

概述

相机标定是一种旨在通过确定相机的内参（焦距、光学中心、畸变系数）和外参（相机的位置和方向），进步图像在现实天下中的多少精度的过程。该过程可以改正相机拍摄的图像中的畸变，使相机可以或许正确感知现实天下中的间隔、角度和物体。一个很好的例子是改正鱼眼相机拍摄的图像。
一、什么是相机标定

相机通过将其投影到二维平面上来捕获现实天下。然而，由于光学元件和镜头的结构特性，这些图像可能会出现偏差。最常见的偏差是畸变和透视偏差。相机标定通过盘算相机的内参和外参来改正这些偏差，从而实现更正确的丈量和多少盘算。
关键参数

• 内参



  • 焦距：根据镜头的焦距确定图像的巨细。

  • 光学中心（主点）：相机镜头的中心点。

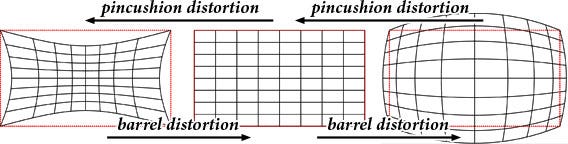

  • 畸变系数：用于改正镜头畸变，如桶形畸变和枕形畸变。（你可以在图 1 中清楚地看到这一点。）

  注意：术语“畸变”指的是镜头引起的偏差，如变形或弯曲。





• 外参



  • 相机位置：相机相对于天下的位置（x、y、z 坐标）。

  • 相机方向：相机相对于天下的视角（旋转角度）。






二、怎样举行相机标定

通常利用已知的多少图案（如棋盘格）举行相机标定。该图案的已知尺寸和位置用作参考，以检测相机图像中的畸变。 标定过程包罗以下步调：

• 图像采集：要举行相机标定，你必要一组至少 15 张从差别角度拍摄的棋盘格图案的图像。该图案的角点有助于检测图像中的畸变。

• 角点检测：在每张图像中检测棋盘格图案的角点。精确检测这些角点对于正确标定至关告急。

• 内参和外参的盘算：根据相机图像中的角点与它们的真实天下坐标之间的差别，优化并盘算相机的内参和外参。通常利用 AI 算法或数学优化技能举行此盘算。

• 畸变改正：利用盘算出的参数改正图像中的畸变，去除非线性镜头畸变。

• 验证：为了测试标定的正确性，用相机拍摄一张新图像，并应用标定参数来改正图像。然后观察改正的正确性。


三、利用 OpenCV 在 Python 中举行相机标定

OpenCV 是 Python 中用于相机标定最常用的库之一。OpenCV 提供了相机标定和畸变改正所需的函数。以下是简单的标定示例：

1. import cv2
2. import numpy as np
3. import glob
5. # 棋盘格的尺寸（内部角点的数量）
6. grid_size = (9, 6)
9. # 每个正方形的实际尺寸（2 厘米）
10. square_size = 2  # 厘米
12. # 棋盘格的 3D 世界坐标
13. obj_points = np.zeros((grid_size[0] * grid_size[1], 3), np.float32)
14. obj_points[:, :2] = np.mgrid[0:grid_size[0], 0:grid_size[1]].T.reshape(-1, 2) * square_size
16. # 用于存储标定所需点的列表
17. object_points = []  # 3D 世界坐标
18. image_points = []  # 2D 图像坐标
20. # 存放标定图像的文件夹
21. images = glob.glob('calibration_images/*.jpg')
24. for fname in images:
25.     img = cv2.imread(fname)
26.     gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
28.     # 查找棋盘格的角点
29.     ret, corners = cv2.findChessboardCorners(gray, grid_size, None)
32.     if ret:
33.         object_points.append(obj_points)
34.         image_points.append(corners)
36.         # 可视化角点
37.         cv2.drawChessboardCorners(img, grid_size, corners, ret)
38.         cv2.imshow('Chessboard Corners', img)
39.         cv2.waitKey(500)
41. cv2.destroyAllWindows()
44. # 执行标定
45. ret, camera_matrix, dist_coeffs, rvecs, tvecs = cv2.calibrateCamera(
46.     object_points, image_points, gray.shape[::-1], None, None
47. )
49. # 保存相机矩阵和畸变系数
50. np.savez('calibration_data.npz', camera_matrix=camera_matrix, dist_coeffs=dist_coeffs)
53. # 打印标定结果
54. print("Camera Matrix:\n", camera_matrix)
55. print("Distortion Coefficients:\n", dist_coeffs)

复制代码

四、代码表明

1. import cv2
2. import numpy as np
3. import glob

复制代码

• cv2（OpenCV）：我们导入 OpenCV，这是一个用于图像处置惩罚的库。该库提供了许多用于相机标定和图像处置惩罚的函数。

• numpy（np）：我们导入 NumPy，以便轻松举行数值运算和处置惩罚数组。

• glob：用于构造文件路径并列出文件夹中的文件。在这里，它用于获取包罗标定图像的文件夹中的全部图像。


1. grid_size = (9, 6)

复制代码

• grid_size：指定棋盘格上内部角点的数量。在此示例中，棋盘格图案有 9 列和 6 行角点（9 列 × 6 行 = 54 个角点）。此值应与现实利用的棋盘格匹配。


1. square_size = 2  # cm

复制代码

• square_size：棋盘格上的每个正方形的现实边长设置为 2 厘米。


1. obj_points = np.zeros((grid_size[0] * grid_size[1], 3), np.float32)
2. obj_points[:, :2] = np.mgrid[0:grid_size[0], 0:grid_size[1]].T.reshape(-1, 2) * square_size

复制代码

• obj_points：我们创建棋盘格角点在真实天下坐标中的 3D 位置。每个角点的 Z 轴值设置为 0。

• np.zeros((grid_size[0] * grid_size[1], 3), np.float32)：创建一个 3D 空矩阵，为每个角点包罗（x、y、z）坐标。

• np.mgrid[0:grid_size[0], 0:grid_size[1]]：天生棋盘格上角点的（x、y）坐标。


注意：mgrid 是 NumPy 的一个函数，用于创建多维网格结构，其语法为 mgrid[start:end:step]。
比方：

1. # 二维网格（网格）
2. x, y = np.mgrid[0:3, 0:3]
3. print("X:\n", x)
4. print("Y:\n", y)

复制代码

输出：

1. X:
2. [[0 0 0]
3.   [1 1 1]
4.   [2 2 2]]
5. Y:
6. [[0 1 2]
7.   [0 1 2]
8.   [0 1 2]]

复制代码

• T.reshape(-1, 2)：将二维角点转换为单个矩阵。


1. object_points = []  # 3D 世界坐标
2. image_points = []  # 2D 图像坐标

复制代码

• object_points：一个列表，用于存储每张图像的 3D 真实天下棋盘格角点。

• image_points：一个列表，用于存储每张图像的 2D 图像角点。


1. images = glob.glob('calibration_images/*.jpg')

复制代码

• images：查找 calibration_images 文件夹中的全部 .jpg 文件，并将它们存储在一个列表中。这些是用于标定的棋盘格图案图像。


1. for fname in images:
2.     img = cv2.imread(fname)
3.     gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

复制代码

• 此循环处置惩罚每张图像：



  • cv2.imread(fname)：读取由 fname 指定的图像。

  • cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)：将读取的图像从彩色（BGR）转换为灰度。在灰度图像上检测棋盘格图案更轻易。




1. ret, corners = cv2.findChessboardCorners(gray, grid_size, None)

复制代码

• cv2.findChessboardCorners：实行在灰度图像中查找棋盘格的角点。

• ret：一个标志（True/False），指示是否乐成找到棋盘格的角点。

• corners：检测到的图像中角点的 2D 坐标。


1. if ret:
2.     object_points.append(obj_points)
3.     image_points.append(corners)

复制代码

• 如果 ret 为 True，即乐成找到棋盘格的角点：



  • object_points.append(obj_points)：将 3D 真实天下坐标添加到列表中。

  • image_points.append(corners)：将 2D 图像坐标添加到列表中。




1. cv2.drawChessboardCorners(img, grid_size, corners, ret)
2. cv2.imshow('Chessboard Corners', img)
3. cv2.waitKey(500)

复制代码

• cv2.drawChessboardCorners：通过在图像上绘制线条来可视化检测到的棋盘格角点。

• cv2.imshow：在一个新窗口中显示带有检测到的角点的图像。

• cv2.waitKey(500)：显示图像 500 毫秒（0.5 秒）。


1. cv2.destroyAllWindows()

复制代码

• cv2.destroyAllWindows：关闭全部打开的窗口。


1. ret, camera_matrix, dist_coeffs, rvecs, tvecs = cv2.calibrateCamera(
2.     object_points, image_points, gray.shape[::-1], None, None
3. )

复制代码

• camera_matrix：一个包罗相机内参（焦距、光学中心等）的矩阵。

• dist_coeffs：镜头畸变系数。

• rvecs：旋转向量。

• tvecs：平移向量。

• cv2.calibrateCamera：实行相机标定。该函数根据真实天下 3D 点与其在图像中的对应 2D 点之间的关系盘算相机参数。

• object_points：3D 真实天下坐标。

• image_points：图像中的 2D 投影坐标。

• gray.shape[::-1]：图像分辨率（宽度和高度）。

• camera_matrix（默认值：None）—— calibrateCamera 的参数：这是一个 3×3 矩阵，体现相机的内参（焦距、主点等）。如果提供为 None，这些参数将由函数盘算。如果你有一个已知的相机矩阵，你可以在这里提供它。

• dist_coeffs（默认值：None）—— calibrateCamera 的参数：这是一个体现畸变系数（畸变）的向量。如果提供为 None，畸变系数将由函数盘算。


注意：提供 **camera_matrix=None** 和 **dist_coeffs=None** 的缘故原由是你渴望盘算这些参数并得到标定的结果。 在你的代码中，你试图从特定图像中推导出相机的内参和镜头畸变系数（camera_matrix 和 dist_coeffs）。

• flags（可选）：这些是用于在标定期间指定某些选项的标志。比方：



  • cv2.CALIB_USE_INTRINSIC_GUESS：启用内参（相机矩阵和畸变系数）的初始推测。

  • cv2.CALIB_FIX_PRINCIPAL_POINT：固定主点。

  • cv2.CALIB_FIX_ASPECT_RATIO：固定纵横比。



• criteria（可选）：指定迭代标准。这是优化过程的制止条件，通常与 cv2.TERM_CRITERIA_MAX_ITER 和 cv2.TERM_CRITERIA_EPS 等选项一起利用。


1. np.savez('calibration_data.npz', camera_matrix=camera_matrix, dist_coeffs=dist_coeffs)

复制代码

• np.savez：将盘算出的相机矩阵和畸变系数保存到名为 calibration_data.npz 的文件中。此文件允许你稍后重用标定参数。


1. print("Camera Matrix:\n", camera_matrix)
2. print("Distortion Coefficients:\n", dist_coeffs)

复制代码

• print：在屏幕上显示 camera_matrix（内参）和 dist_coeffs。


此代码利用 OpenCV 举行相机标定，并保存结果。相机标定对于改正图像中的畸变以及举行正确丈量至关告急。
五、标定结果中你将得到的值

在这一过程结束时，camera_matrix 和 dist_coeffs 将由函数盘算并返回：
camera_matrix

该矩阵包罗相机的内参（焦距、主点等）。它用于相识相机镜头的特性以及透视变动。它是一个 3×3 矩阵，可能如下所示：

在这里，f_x 和 f_y 是相机沿程度和垂直方向的焦距（以像素为单位），c_x 和 c_y 是图像平面上主点的像素坐标（通常是图像的中心）。
什么是主点？ 主点体现图像的光学中心，并界说了相机镜头与图像平面之间的关系。如果相机的光轴偏离中心，这种偏移可以通过 c_x 和 c_y 坐标检测到。
示例：
假设你的相机分辨率为 1920×1080 像素，标定后你得到以下 camera_matrix：

• f_x = 1200 和 f_y = 1200：沿程度和垂直方向的焦距。

• c_x = 960 和 c_y = 540：主点的坐标，位于图像平面的中心（960 和 540 体现中心点，由于你的分辨率为 1920×1080）。


dist_coeffs

该向量包罗镜头的畸变系数。这些系数用于改正镜头的多少畸变（比方桶形畸变或枕形畸变）。
通常，该向量包罗以下系数：

这些系数：

• k_1、k_2、k_3：径向畸变系数。这些系数用于改正桶形或枕形畸变。如果图像中的畸变随着间隔中心的增长而变得更加显着，这就是径向畸变，k_1、k_2 和 k_3 用于改正这种畸变。k_1 改正靠近图像中心的畸变。k_2 改正向图像边沿的较大畸变。k_3 对远离中心的点（尤其是边沿）举行微调，特别是对于边沿处的畸变。
  桶形畸变：一种向边沿膨胀的畸变。
  枕形畸变：一种向边沿紧缩的畸变。

• p_1、p_2：切向畸变系数。当镜头与传感器未完美对齐时，会发生这种畸变。如果镜头未完美居中或存在轴向偏移，图像倾向于向边沿偏移。p_1 和 p_2 用于改正这种倾斜。p_1 改正沿 x 轴（程度平面）的偏移或畸变。p_2 改正沿 y 轴（垂直平面）的偏移或畸变。
  什么是径向畸变和切向畸变？
  径向畸变：这些畸变导致图像中的直线随着间隔中心的增长而弯曲。k_1、k_2 和 k_3 用于改正这些曲线。
  切向畸变：当镜头与传感器不完全垂直时发生，导致图像向边沿偏移。p_1 和 p_2 用于改正这些偏移。

• k_4、k_5、k_6（可选）：高阶径向畸变系数。这些参数用于改正更复杂的畸变，比方来自超广角镜头的畸变。它们通常不消于标准标定，但在必要更正确的校正时可以应用。


示例：

1. dist_coeffs = [0.1, -0.25, 0.001, 0.002, 0.03]

复制代码

• k_1 = 0.1 和 k_2 = -0.25：用于改正径向畸变的系数。

• p_1 = 0.001 和 p_2 = 0.002：用于改正切向畸变的系数。

• k_3 = 0.03：一个高阶径向畸变系数。


K 和 P 的值越大，校正结果越强。随着它们的减小，校正结果减弱。
