SVC

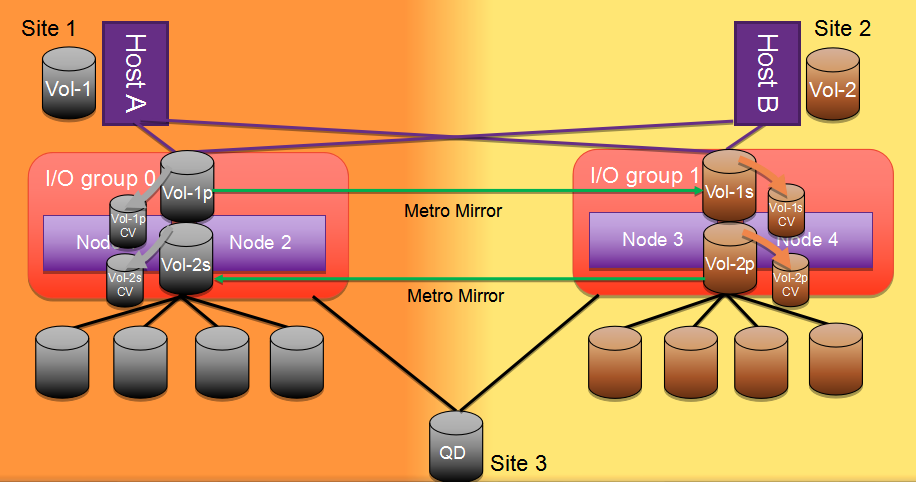

1）整体架构：SVC ESC采用Stretched的拓扑架构（下图一），每个站点最少1个节点，两个站点各1套存储，通过SVC VDM保持实时同步，对主机来说只看到一个Vdisk，主机与两个站点的SVC节点均建立连接路径，实现两个站点主机各自读写本地SVC节点和存储，达到存储Active-Active的目的，两个站点的存储网络通过DWDM间的裸光纤级联；SVC HyperSwap采用HyperSwap的拓扑架构（下图二），每个站点最少1个I/O Group，每个I/O Group配置两个SVC节点，提升了本地SVC节点的冗余度，两个站点各1套存储，通过SVC Metrol Mirror保持实时同步，对于不同站点的主机来说，看到的是不同的LUN，主机与跨站点的两个I/O Group均建立连接路径，提升了路径冗余度。

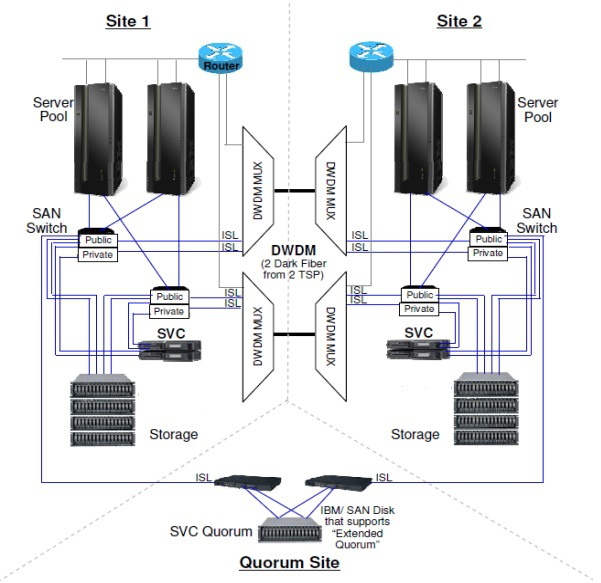

（2）光纤链路组网和仲裁：两种方案均可通过建立Private和Public两种FC网络进行访问隔离，Private网络用于两个SVC节点间或者两组SVC I/O Group Cache间的数据同步和心跳，Public网络用于主机与SVC节点间、SVC节点与存储间的数据传输，两个站点的FC存储网络通过两对跨站点DWDM（波分复用）间的裸光纤进行级联。仲裁方式上，支持仲裁盘和仲裁服务器两种模式，仲裁盘方式使用FC链路，仲裁服务器方式使用IP链路。

登录后查看
登录后查看

（3）I/O访问路径：在SVC ESC方案下，主机需配置到本站点SVC节点和远端站点SVC节点的I/O路径，以保证在本站点节点出现故障时，主机路径可立即切换至远端站点，访问同一I/O Group下的其他SVC节点；而在SVC HyperSwap方案下，跨站点的主机访问节点路径属于可选配置，为避免站点所有存储路径失效（APD）场景下RTO过长，推荐配置跨站点的主机访问节点路径。主机端通过SDDPCM多路径软件，并配置基于ALUA的路径策略，来指明哪个SVC节点是主机的本地节点，避免主机跨站点访问其他SVC节点。当本地路径未全部失效时，主机将优先访问本站点SVC HyperSwap I/O Group的Preferred Node。当本地路径全部失效时，主机将跨站点访问远端SVC HyperSwap I/O Group，但基于ALUA的路径策略并不能识别远端哪个是SVC Preferred Node，因此ALUA策略将变为Round-Robin，轮询访问远端所有SVC节点的端口。

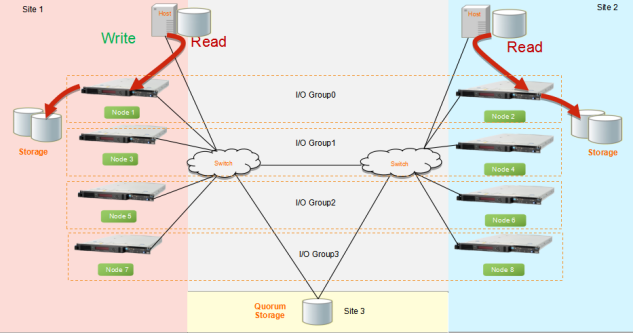

（4）SVC ESC站点感知功能：两个站点的所有对象均具备站点化属性，包括SVC节点、主机、存储等，淡化了SVC Local集群下的I/O Group Preferred Node概念，I/O Group中的两个节点均是平等的，两个站点的主机对同一Vdisk的访问，可通过同一I/O Group的两个SVC节点并行访问。即本地读I/O优化，本地写I/O优化，确保I/O本地化，避免远程I/O访问带来的性能影响。

登录后查看
登录后查看

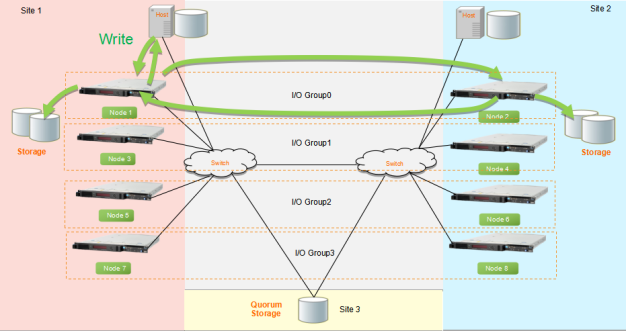

（5）SVC ESC缓存机制特性：SVC每个节点包含若干容量的缓存，用于实时存放主机I/O数据，减轻了I/O物理落盘带来的性能影响。SVC放置于主机和存储之间，并没有因此加大主机对存储访问的I/O时延，SVC具有扩展低端存储缓存的效果，一定程度上增强了低端存储的性能；SVC ESC的I/O Group的某个节点故障，另一节点接管，写缓存Disable，进入写直通模式，性能略有下降（对比SVC HyperSwap在站点故障场景下，远端I/O Group仍有完整的写缓存保护机制，可避免直接进入写直通模式带来的性能下降）；SVC ESC的一个I/O Group，采用一套缓存表，所以能够实现写I/O的锁互斥机制，实现同一Vdisk的两个SVC节点和存储真正双活,并具有主机读写亲和性；当任意SVC节点的电源出现故障时，SVC内置的电池或者外置的UPS模块可持续供电，直至SVC节点内的缓存数据全部刷入后端存储阵列后，再关闭SVC节点。

（6）SVC HyperSwap主从卷机制：在建立好HyperSwap卷的关系后，两个站点的主机分别映射了Master卷和Aux卷，表示哪个卷正在作为主卷，提供所有I/O服务；具有Master卷的SVC I/O Group，两个站点所有的读写请求必须经过该I/O Group，若Master卷的I/O Group和主机在同一个站点,该站点的主机可以本地读写I/O Group和后端存储阵列。若Master卷的I/O Group和主机不在同一个站点，该站点的主机通过本站点的SVC I/O Group将请求转发至Master卷所在的I/O Group，由它来处理读写请求；HyperSwap会自动比较本地读写的I/O流量和读写转发的I/O流量，来决定是否反转Master和Aux的属性。I/O流量是指扇区的数量而不是I/O数量，在首次创建HyperSwap卷和初始化后，系统自动决定哪个卷为Master。如果连续10分钟以上，AUX卷的I/O流量（读写转发的I/O流量）大于所有I/O流量的75%，Master和Aux卷的属性将反转，通过该方式可避免频繁反转。综上特性，在HyperSwap主从卷的机制下，两个站点的主机可以实现本地I/O Group本地读写，但两套跨站点的存储为ACTVIE-STANDBY模式，Master卷所映射的后端存储阵列为主存储，Aux卷所映射的后端存储阵列为热备存储。

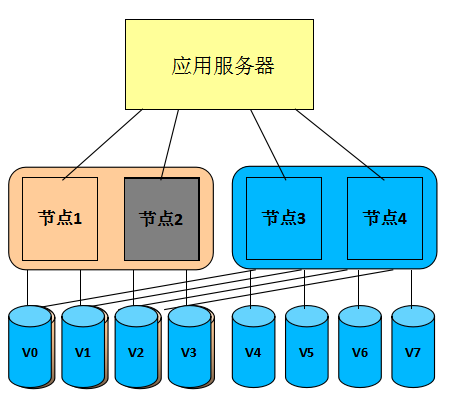

（7）SVC无缝卷迁移技术（NDVM）：能将虚拟卷迁移到不同的I/O Group，实现对节点故障做出迅速反应，将面临单点故障的虚拟卷进行批量自动化迁移，使不同I/O Group不再孤立存在于集群当中，形成多I/O Group之间的冗余保护（下图左一左二），会对迁移操作的产生的各种风险进行智能分析，保证迁移过程安全可靠。该技术通过SVC中内置的一个轻量级的应用实现，部署简单，使用方便，系统开销小。另外，可以通过温备节点快速替换故障节点的方式，快速的将集群恢复正常状态（下图右一）。

登录后查看
