华大九天

华大九天（Empyrean Technology）EDA软件套件是一套覆盖芯片设计全生命周期的综合性解决方案，涵盖数字设计、模拟/混合信号设计、FPGA设计、签核验证、制造优化及IP复用等核心环节。该套件旨在解决先进工艺节点（如7nm、5nm、3nm）下芯片设计的复杂度提升、时序收敛困难、低功耗需求及制造良率优化等挑战，为芯片设计团队提供高效、可靠、兼容行业标准的端到端工具链，加速产品上市时间并降低设计风险。

一、数字设计流程产品：华大九天银河数字设计平台

华大九天银河数字设计平台是面向先进工艺的全流程数字芯片设计解决方案，集成逻辑综合、布局布线、时序分析、低功耗设计等核心模块，支持复杂SoC、CPU/GPU及AI加速器等高性能芯片设计。

1. 核心定位与架构

平台核心定位为“先进工艺兼容、高效时序收敛、低功耗优化”，其架构采用分层模块化设计，涵盖以下层级：

• 设计输入层：支持Verilog/VHDL/SystemVerilog等HDL语言输入，兼容IP-XACT标准的IP集成接口，提供高-level synthesis（HLS）工具将C/C++代码转换为HDL，降低复杂算法设计门槛。
• 前端设计层：包含逻辑综合、形式验证、低功耗设计模块，实现从RTL到门级网表的转换及优化。
• 后端实现层：涵盖全局布局、详细布局、时钟树综合（CTS）、全局路由、详细路由等物理实现环节。
• 签核验证层：集成静态时序分析（STA）、物理签核（DRC/LVS）、电源签核模块，确保设计符合工艺规则及性能要求。
• DFM/DFY层：嵌入制造友好设计模块，提前优化布局布线以提升良率。

2. 关键模块详解

（1）逻辑综合模块（ELS）

• 支持多角多模（MCMM）综合，针对不同工艺、电压、温度（PVT）角落优化设计，确保全场景下的性能稳定。
• 低功耗优化：自动插入时钟门控、电源门控单元，支持UPF 3.0标准的低功耗设计规范，降低动态功耗达30%。
• 高级综合技术：采用自适应算法优化面积、时序及功耗，支持超大规模设计（百万门级）的高效综合， runtime比传统工具缩短20%以上。

（2）布局布线模块（EPR）

• 全局布局：基于分层聚类算法处理超大规模设计，平衡面积与布线拥塞，支持分布式计算以提升效率。
• 时钟树综合：生成低 skew、低功耗的平衡时钟树，支持多时钟域设计及动态电压频率缩放（DVFS）场景。
• 详细路由：采用迷宫路由与线网修复算法，解决先进工艺下的最小线宽、间距及via优化问题，确保布线完成率达99.9%。

（3）静态时序分析模块（ESTA）

• 多角多模时序分析：覆盖所有PVT角落，识别关键路径并提供优化建议。
• 统计静态时序分析（SSTA）：针对5nm及以下工艺的随机工艺变异，采用蒙特卡洛模拟与机器学习模型预测时序裕量，提升设计鲁棒性。
• 时序收敛工具：集成时序优化引擎，自动调整布局布线参数以修复时序违规，减少人工迭代次数。

3. 技术特点与优势

• 先进工艺支持：兼容FinFET/GAA（全环绕栅极）晶体管结构，内置SMIC/TSMC等主流代工厂PDK，支持3nm工艺设计规则。
• 高效并行计算：采用分布式处理架构，支持多服务器集群部署，将超大规模设计的runtime缩短50%以上。
• 低功耗优化：全流程低功耗设计工具链，从RTL级到物理级的功耗分析与优化，满足IoT、移动设备等低功耗场景需求。
• 行业标准兼容：支持IEEE 1800（SystemVerilog）、UPF 3.0、IP-XACT、ODB++等标准，确保与第三方工具的互操作性。

4. 应用场景

• 高性能计算芯片：CPU、GPU、AI加速器（如NPU）。
• 移动SoC：智能手机、平板设备的应用处理器。
• IoT芯片：低功耗微控制器（MCU）、传感器节点。
• 存储控制器：DDR5、PCIe 5.0等高速接口控制器。

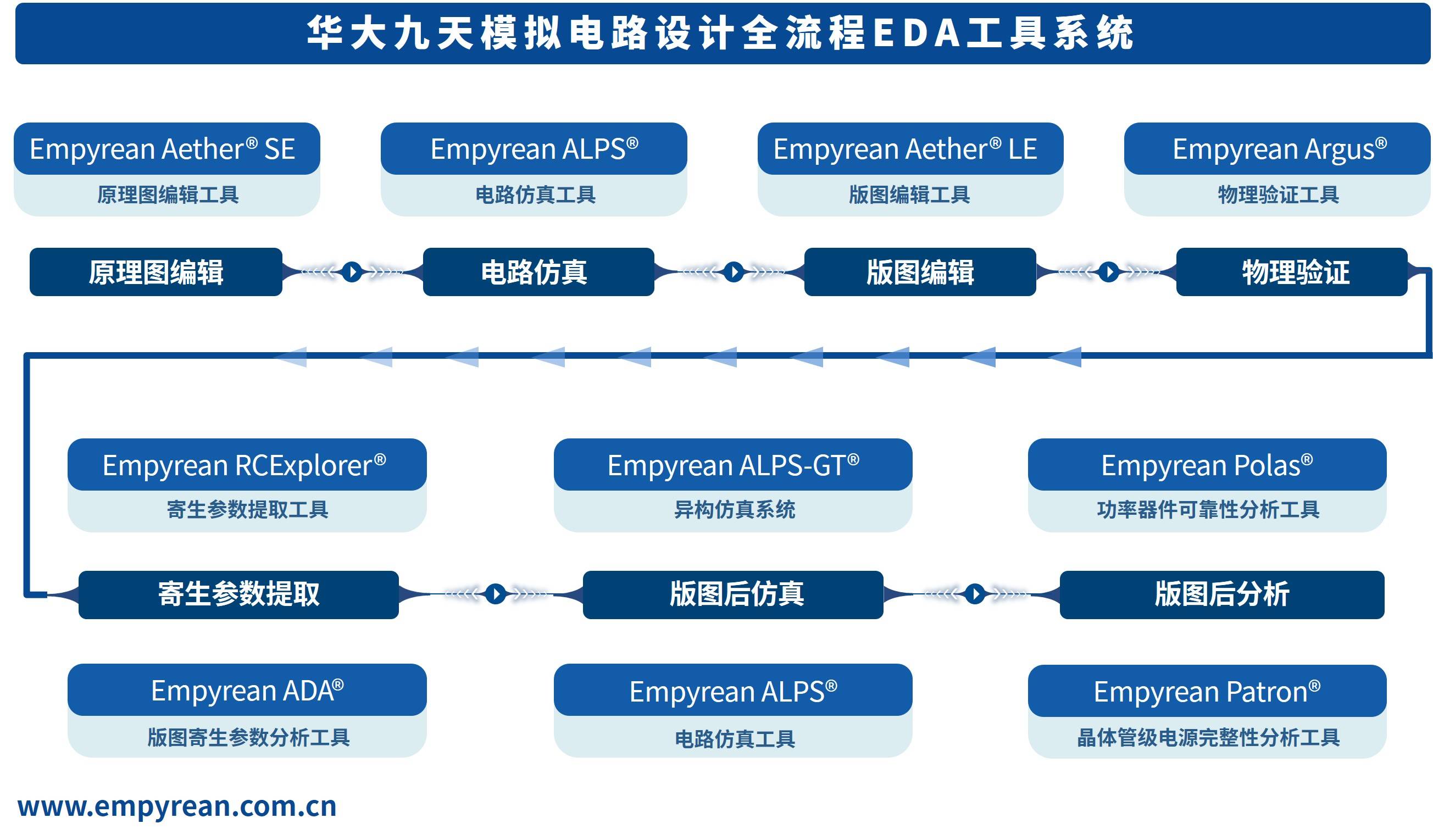

二、模拟/混合信号设计产品：华大九天AMS设计平台

华大九天AMS设计平台是面向模拟/混合信号芯片的集成化设计解决方案，涵盖 schematic捕获、SPICE仿真、版图设计、物理验证等环节，支持电源管理IC（PMIC）、ADC/DAC、RF电路等复杂模拟系统设计。

1. 核心定位与架构

平台核心定位为“高精度仿真、版图- schematic一致性、Foundry PDK兼容”，架构分为以下层级：

• schematic捕获层：直观的图形化界面，支持分层schematic设计与跨模块引用。
• 电路仿真层：基于SPICE的高精度仿真引擎，支持瞬态、AC、DC、噪声及蒙特卡洛分析。
• 版图设计层：支持参数化单元（Pcell）、自动布线及分层版图设计。
• 验证层：集成DRC/LVS/ERC物理验证与后仿真模块，确保设计正确性。

2. 关键模块详解

（1）schematic编辑器（ESE）

• 支持混合信号schematic设计，提供丰富的模拟元件库（电阻、电容、晶体管、运放等）。
• 跨探针功能：实现schematic与版图的双向跳转，快速定位设计错误。
• 一键仿真：直接从schematic界面启动仿真，自动生成仿真脚本与波形图。

（2）SPICE仿真器（ESS）

• 高精度模型支持：兼容BSIM3/BSIM4/BSIM-CMG（FinFET）等先进器件模型。
• 高级仿真模式：蒙特卡洛分析（统计工艺变异）、温度扫描、噪声分析（相位噪声、热噪声）等。
• 并行仿真：利用多核心CPU加速大规模电路仿真，runtime缩短30%~50%。

（3）版图编辑器（ELE）

• 参数化单元（Pcell）：支持自定义可重用元件，如电阻阵列、电容阵列。
• 自动布线：针对模拟电路的特殊需求，提供差分对、电源线的自动布线功能。
• DRC实时检查：在版图设计过程中实时提示工艺规则违规，减少后期修改工作量。

（4）物理验证模块（EPV）

• DRC（设计规则检查）：验证版图是否符合代工厂工艺规则（如最小线宽、间距）。
• LVS（版图与schematic对比）：确保版图与schematic的一致性，检测缺失连接、多余元件等错误。
• ERC（电气规则检查）：检测短路、浮空节点、电源域冲突等电气问题。

3. 技术特点与优势

• 统一设计环境：schematic、仿真、版图模块无缝集成，减少工具切换带来的效率损失。
• 高精度仿真：仿真结果与代工厂实测数据的误差小于5%，确保设计性能符合预期。
• Foundry兼容：预集成SMIC、TSMC、UMC等代工厂的PDK，支持0.18μm到5nm工艺节点。
• 设计重用：Pcell与分层设计支持，加速常见模拟模块（如运放、LDO）的设计过程。

4. 应用场景

• 电源管理IC：DC-DC转换器、LDO稳压器、电池管理系统（BMS）。
• 模拟前端：高精度ADC/DAC、传感器信号调理电路。
• RF电路：低噪声放大器（LNA）、混频器、压控振荡器（VCO）。
• 混合信号SoC：集成模拟与数字模块的汽车电子、医疗设备芯片。

三、FPGA设计产品：华大九天FPGA设计套件

华大九天FPGA设计套件是面向FPGA芯片的全流程设计工具链，支持Xilinx、Altera及国产FPGA（如兆易创新、中兴微电子）的设计，涵盖综合、实现、验证及调试环节，加速FPGA原型验证与产品开发。

1. 核心定位与架构

平台核心定位为“多厂商兼容、高-level设计支持、实时调试”，架构分为：

• 设计输入层：支持HDL输入与HLS（C/C++/OpenCL）输入，降低算法设计门槛。
• 综合层：将HDL转换为FPGA特定的网表，优化资源利用率（LUT、DSP、BRAM）。
• 实现层：布局、路由及比特流生成，确保时序约束满足。
• 调试层：通过JTAG接口实现实时信号捕获与分析。

2. 关键模块详解

（1）FPGA综合模块（EFS）

• 资源优化：针对FPGA的LUT、DSP块、BRAM等资源进行优化，提升利用率达15%以上。
• 部分重配置：支持动态更新FPGA设计的部分区域，无需重新加载整个比特流，适用于自适应系统。
• HLS支持：将C/C++算法转换为硬件描述，缩短复杂算法的开发周期。

（2）FPGA实现模块（EFI）

• 布局优化：将逻辑单元分配到FPGA切片上，最小化布线长度与时序延迟。
• 路由优化：利用FPGA的布线资源（如CLB、IOB），确保信号完整性与时序约束。
• 比特流生成：生成符合FPGA厂商规范的编程文件，支持一键下载。

（3）调试模块（EDB）

• 实时信号捕获：通过JTAG接口捕获FPGA内部信号，生成波形图进行分析。
• 逻辑分析仪：内置虚拟逻辑分析仪，支持多通道信号同步采集。
• 错误定位：快速定位设计中的逻辑错误与时序违规。

3. 技术特点与优势

• 多厂商兼容：支持Xilinx UltraScale、Altera Arria 10及国产FPGA芯片。
• 高-level设计：HLS工具降低算法设计门槛，使软件工程师快速上手FPGA开发。
• 实时调试：内置调试工具，减少调试时间达40%。
• 性能优化：针对FPGA的并行计算特性，优化算法吞吐量与 latency。

4. 应用场景

• 工业控制：PLC、电机控制器、机器人控制系统。
• 通信系统：软件定义无线电（SDR）、网络路由器、5G基站。
• AI加速：边缘计算中的AI推理引擎，如人脸识别、物体检测。
• 原型验证：ASIC设计的前期原型验证，降低流片风险。

四、签核验证产品

华大九天签核验证产品是芯片流片前的关键环节，确保设计符合工艺规则与性能要求，包含时序签核、物理签核及形式验证工具。

1. 时序签核工具（ETS）

• 核心功能：多角多模时序分析、统计静态时序分析（SSTA）、关键路径识别。
• 优势：与代工厂PDK深度集成，时序分析结果准确率达99%以上，确保流片后性能符合预期。

2. 物理签核工具（EPS）

• 核心功能：DRC、LVS、天线效应检查、金属填充优化。
• 优势：支持大规模设计的快速验证，runtime比传统工具缩短30%，覆盖所有工艺规则。

3. 形式验证工具（EFV）

• 核心功能：等价性检查（RTL与网表对比）、属性检查（安全与活性属性验证）。
• 优势：无需仿真向量，覆盖所有输入组合，确保设计功能正确性。

五、IP管理与复用平台：华大九天IP银河

华大九天IP银河平台是集中式IP管理系统，提供IP创建、存储、验证与复用的全流程支持，帮助设计团队重用预验证IP，减少设计时间与风险。

1. 核心定位与架构

平台核心定位为“安全、可扩展、协作式IP复用”，架构包含：

• IP仓库：集中存储数字、模拟、混合信号IP，支持元数据检索。
• IP验证：预验证IP库，附带测试平台与验证报告。
• IP集成：支持AHB/APB/AXI等总线接口的IP集成工具。
• 访问控制：基于角色的权限管理，保护敏感IP资产。

2. 关键功能

• IP catalog：可搜索的IP目录，包含详细 datasheet、使用指南及兼容性信息。
• 预验证IP：符合ISO 26262（汽车）、IEC 61508（工业）等行业标准的IP库。
• 版本控制：支持IP的多版本管理与依赖追踪，确保复用一致性。
• 协作流程：团队基于平台进行IP开发、评审与审批，提升协作效率。

3. 技术优势

• 减少设计时间：复用预验证IP可缩短设计周期达50%。
• 降低风险：预验证IP减少流片失败概率。
• 安全可靠：加密存储与权限控制保护IP资产。

六、总结

华大九天EDA软件套件覆盖芯片设计全生命周期，从前端设计到制造优化，为不同工艺节点与应用场景提供高效解决方案。其核心优势在于先进工艺兼容、高效并行计算、低功耗优化及行业标准兼容，帮助芯片设计团队应对复杂挑战，加速产品上市。无论是高性能计算芯片、模拟IC还是FPGA原型验证，华大九天的工具链均能提供可靠支持，是芯片设计领域的重要技术支撑。

了解更多华大九天EDA产品详情，请访问官方网站：

登录后查看https://www.empyrean.com.cn/product/eda.html" rel="noopener noreferrer" target="_blank" style="color: rgb(230, 0, 0, null, null, null, null, null, 9, null, 0, 0, null, 0, null, 0, null, 0, 0, null, 0);">https://www.empyrean.com.cn/product/eda.html
