浩辰CAD

浩辰CAD是一款面向工程设计领域的计算机辅助设计软件，覆盖二维绘图、三维建模、专业设计、协同管理等全流程设计需求，支持建筑、机械、电气、市政等多行业应用场景，提供本地客户端与云端服务协同能力，为企业和个人设计师提供高效、稳定、兼容的设计工具。

一、核心定位与整体架构

浩辰CAD的核心定位是“全流程工程设计解决方案”，旨在通过一体化的设计平台，整合基础绘图、专业应用、协同管理等能力，降低设计门槛，提升团队协作效率。其整体架构分为四层，各层相互协同，支撑全流程设计需求：

1. 基础引擎层：包含二维绘图引擎、三维建模引擎、图形渲染引擎与数据解析引擎，是软件的核心技术底座，提供图形创建、编辑与渲染的基础能力，支持DWG等主流文件格式的解析与生成。
2. 专业应用层：基于基础引擎层扩展，提供建筑、机械、电气、给排水等行业专业模块，针对各行业设计需求优化工具集，如建筑模块的轴网墙体工具、机械模块的标准件库等。
3. 协同管理层：涵盖本地协同与云端协同能力，支持多人协作设计、文件版本管理、图纸审批流程与数据共享，提升团队工作效率。
4. 扩展服务层：提供二次开发接口、应用中心与国产化适配服务，支持用户定制功能与扩展软件能力，满足个性化设计需求。

二、核心功能模块详解

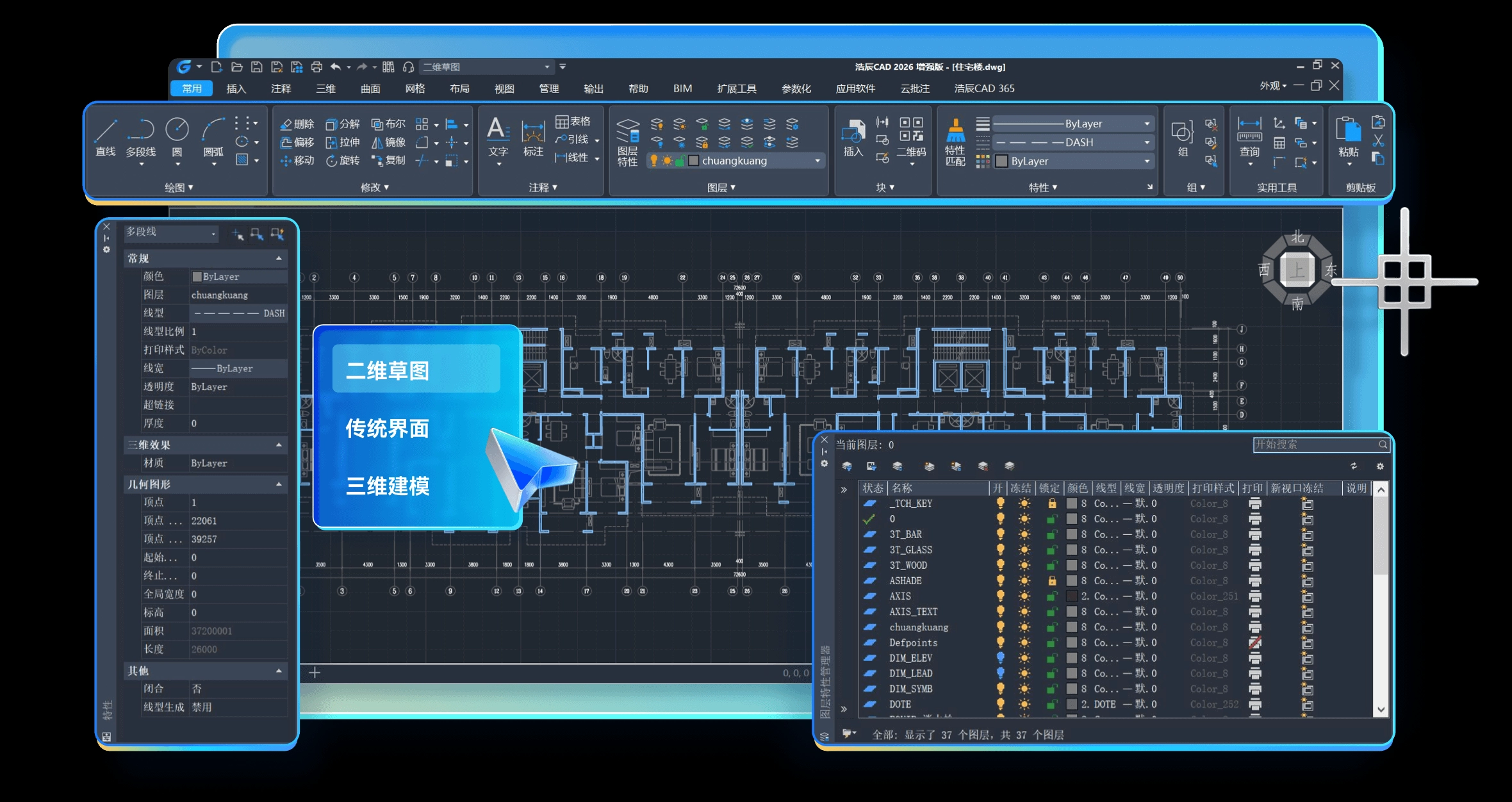

1. 基础二维绘图模块

基础二维绘图是浩辰CAD的核心能力，提供全面的绘图与编辑工具，覆盖工程设计中常见的二维图形创建需求：

• 绘图工具集：包含直线、圆、圆弧、多边形、椭圆、样条曲线等基础图形工具，支持动态输入（光标附近实时显示坐标与参数）、智能捕捉（端点、中点、交点等20余种模式）与追踪功能。样条曲线工具支持控制点编辑与拟合公差调整，满足复杂曲线绘制需求；多边形工具可直接输入边数与内切/外接圆半径，快速生成规则图形。
• 编辑工具集：提供复制、移动、旋转、缩放、修剪、延伸、偏移、阵列等编辑功能。智能修剪/延伸工具自动识别边界，减少操作步骤；阵列工具支持矩形、环形与路径阵列，路径阵列可沿曲线排列对象并动态调整间距；倒角与圆角工具支持批量处理，保存常用参数为预设。
• 标注与注释系统：涵盖尺寸标注、公差标注、形位公差、文本注释、引线标注等功能。动态标注随图形修改自动更新尺寸值；公差标注支持GB/T 1800.1等国家标准，快速设置上下偏差；形位公差提供图形化界面选择基准与特征符号；文本注释支持多行文本与表格，插入特殊字符与字段（日期、图纸编号等），字段内容随文档属性自动更新。
• 图层与块管理：图层管理支持创建、锁定、冻结图层，设置颜色、线型与线宽，保存与恢复图层状态；块管理支持静态块与动态块，动态块添加参数（线性、旋转、可见性）与动作，实现参数化调整（如门的尺寸与开启方向）；外部参照（XREF）功能引用外部图纸，保持同步更新，便于大型图纸协作。
• 打印与输出：支持PDF、PNG、JPG、DWG等输出格式，设置打印范围、比例与纸张大小；批量打印工具一次性打印多个文件或页面；PDF输出嵌入字体、设置分辨率与压缩质量，确保兼容性与清晰度。

2. 三维建模模块

三维建模模块提供实体、曲面、网格三种建模方式，支持从零件设计到装配体的全流程三维设计：

• 实体建模：基于参数化特征的实体建模，支持拉伸、旋转、扫掠、放样、布尔运算等操作。拉伸特征将二维图形沿方向拉伸成实体，支持对称拉伸与倾斜角度；旋转特征绕轴线生成回转体（如圆柱、圆锥）；扫掠特征沿路径曲线生成复杂实体（如管道）；放样特征通过多个截面生成平滑过渡实体。实体编辑工具支持倒角、圆角、抽壳、加厚等，抽壳工具掏空实体并设置壁厚，加厚工具将曲面转换为实体。
• 曲面建模：提供曲面创建与编辑工具，支持通过点、曲线生成曲面（三点平面、曲线网格曲面），以及修剪、延伸、合并、过渡等操作。曲面过渡工具实现不同曲面的平滑连接；曲面分析工具检查曲率、高斯曲率与反射线，确保曲面质量。
• 网格建模：适用于自由曲面建模，支持多边形网格、细分曲面创建与编辑（挤压、松弛、平滑）。细分曲面通过调整细分级别生成高精度模型（如汽车车身）。
• 装配体设计：支持零件组装，提供约束工具（重合、对齐、距离等）固定零件位置；干涉检查工具检测碰撞并生成报告；爆炸视图工具展示装配顺序；BOM表工具自动生成零件清单，导出为Excel格式。
• 三维标注与渲染：三维标注在空间中添加尺寸、注释与形位公差，投影到二维工程图；渲染工具支持材质（金属、塑料等）、灯光（点光源、平行光）与环境设置，生成逼真渲染图用于展示与评审。

3. 专业设计模块

针对各行业设计需求，浩辰CAD提供多个专业模块，以下为核心模块详解：

3.1 建筑设计模块

• 轴网与墙体：轴网工具创建直线、圆弧与斜轴网，设置轴号与轴距；墙体工具创建承重墙与非承重墙，自动捕捉轴网生成墙体，支持连接与打断操作。
• 门窗与楼梯：门窗库含国标与自定义门窗，快速插入并自动开洞，调整尺寸与开启方向；楼梯工具创建直跑、双跑、旋转楼梯，自动生成扶手与栏杆。
• 建筑标注与工程量统计：标高、轴网、门窗、房间面积标注工具，标高自动识别楼层高度；工程量统计工具计算墙体面积、门窗数量等，生成清单导出Excel。
• 立面与剖面：立面工具根据平面图自动生成立面图，调整样式与材质；剖面工具通过剖切平面生成剖面图，展示内部结构。

3.2 机械设计模块

• 标准件库：包含GB、ISO、DIN等标准的螺栓、螺母、轴承、齿轮，支持参数化调整（如螺栓长度）。
• 工程图生成：三维模型自动生成二维工程图，支持视图（主视图、剖视图等）、尺寸标注（自动提取模型尺寸）、形位公差与BOM表生成，模型修改后工程图自动更新。
• 公差分析：尺寸链公差分析工具计算累积公差，评估装配精度，优化公差设计。

3.3 电气设计模块

• 元件库：含国标电气元件（如接触器、继电器、断路器），支持自定义元件库。
• 布线工具：自动布线与手动布线结合，支持导线标注与线号生成；原理图与PCB协同工具，实现原理图到PCB的无缝转换。
• 报表生成：自动生成元件清单、接线表与端子图，导出为Excel格式。

4. 协同与数据管理模块

支持本地与云端协同，提升团队协作效率：

• 本地协同设计：网络协同工具支持多人同时编辑同一图纸，锁定图层或对象避免冲突；版本管理工具保存历史版本，记录修改内容与人员；审批流程工具设置节点与审批人，自动发送通知与记录意见。
• 云端协同服务：浩辰云CAD提供在线编辑、多人协作与文件同步功能。浏览器访问即可在线编辑DWG文件，实时多人协作；文件同步工具将本地图纸同步到云端，多设备（电脑、手机、平板）访问；云端图纸库分类存储与检索，方便团队共享。
• 数据交换与兼容性：支持DWG、DXF、DWF、PDF、IGES、STEP等格式导入导出，与AutoCAD、SolidWorks、Revit等软件无缝协作；BIM交互工具导入Revit模型进行二维标注，导出DWG到Revit，实现CAD与BIM协同。
• 图纸管理系统：归档、检索、审批与版本管理工具，关键词或属性检索图纸；权限管理设置访问权限（查看、编辑、下载），确保数据安全。

5. 二次开发与定制模块

支持用户定制功能，扩展软件能力：

• 开发接口：支持LISP、VBA、.NET、ARX四种语言。LISP快速开发小型工具；VBA创建自定义界面与宏；.NET开发复杂应用；ARX深度集成内核，提升插件性能。
• 定制工具：修改菜单、工具栏与命令，添加自定义功能；界面定制工具创建对话框，集成常用功能，提升操作效率。
• 应用中心：提供第三方插件与定制工具下载，涵盖多行业专用工具，用户按需安装使用。

6. 性能优化与国产化适配模块

针对大图纸处理与国产化需求优化：

• 大图纸处理：内存优化与GPU加速技术，支持百万级对象图纸流畅操作；压缩工具减少文件大小，提升存储与传输效率。
• 跨平台支持：支持Windows、Mac OS与移动端（Android、iOS），移动端应用（浩辰CAD看图王）查看、标注、测量图纸，方便现场沟通。
• 国产化适配：支持麒麟OS、统信UOS等国产操作系统，飞腾、鲲鹏等国产CPU，符合信创要求，提供安全可控的设计工具。

三、技术特点与优势

• 高度兼容性：完全兼容DWG格式，支持AutoCAD各版本文件导入导出；支持多行业标准格式，与主流CAD/BIM软件无缝协作。
• 高效性能：大图纸处理优化，GPU加速确保流畅操作；专业模块自动化工具减少重复操作，提升设计效率。
• 专业深度：各行业模块覆盖核心需求，提供专用工具与标准库，满足建筑、机械等领域专业设计要求。
• 协同能力强：本地与云端协同结合，支持多人协作、版本管理与数据共享，提升团队效率。
• 国产化适配：全面支持国产软硬件，符合信创标准，为企业提供安全可控的设计解决方案。
• 灵活扩展：丰富的二次开发接口与应用中心，支持用户定制功能，满足个性化设计需求。

四、典型应用场景

• 建筑工程设计：设计院用于平面图、立面图、剖面图绘制，工程量统计与施工图输出；建筑师用于方案设计与三维模型展示。
• 机械制造：机械工程师用于零件设计、装配体设计与工程图生成；制造企业用于产品研发与生产图纸管理。
• 电气工程：电气工程师用于配电柜设计、线路布局与原理图绘制；电力企业用于变电站设计与线路规划。
• 市政工程：市政设计师用于道路、桥梁、给排水管网设计；城市规划部门用于管线规划与管理。
• 教育领域：高校与职校用于CAD教学，培养学生工程设计能力；学生用于课程设计与毕业设计。
• 个人设计师：小型工作室或自由设计师用于室内设计、家具设计，利用云端协同工具与客户沟通。

总结

浩辰CAD作为全流程工程设计软件，整合基础绘图、三维建模、专业应用与协同管理能力，支持多行业场景与国产化需求。其高度兼容性、高效性能与灵活扩展能力，为企业与个人设计师提供稳定可靠的设计工具，助力提升设计效率与质量，是工程设计领域的重要选择。

了解更多产品详情，请访问浩辰CAD官方网站：
