Altair

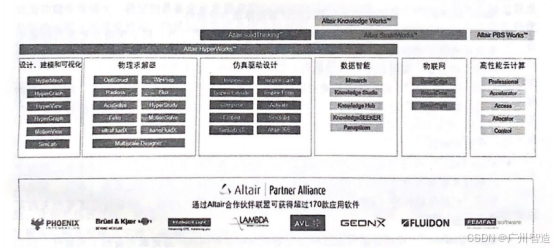

Altair软件产品体系是一套覆盖多物理场仿真、系统建模、数据科学与AI、高性能计算等领域的一体化工程与分析平台，旨在为企业提供从概念设计到产品验证的全流程技术支撑，助力用户实现仿真驱动创新、提升研发效率、降低成本。其核心产品围绕工程仿真、优化设计、系统工程、数据智能四大方向构建，各产品间高度集成，形成协同工作流，满足不同行业（汽车、航空航天、工业装备、消费电子等）的复杂研发需求。

一、 工程仿真与优化旗舰平台：Altair HyperWorks

Altair HyperWorks是Altair的核心旗舰平台，集成了前处理、求解、后处理及优化工具，覆盖结构、流体、电磁、热等多物理场仿真，支持从概念设计到详细验证的全流程。平台以一体化工作流为特色，消除了不同工具间的数据壁垒，提升了研发团队的协作效率。

1.1 前处理模块：HyperMesh

HyperMesh是业界领先的多物理场前处理工具，专注于几何处理与网格生成，支持几乎所有主流CAD/CAE格式，为后续仿真分析提供高质量的模型基础。

• 几何处理能力：支持CATIA、SolidWorks、NX、Creo等CAD软件的原生格式导入，提供自动化几何清理工具（如缝隙修复、重叠面删除、圆角简化），可快速处理复杂装配体（如汽车白车身、航空发动机部件），减少手动几何修复时间（平均降低60%以上）。
• 网格生成技术：支持四面体、六面体、壳单元、梁单元等多种网格类型，提供自动化网格划分工具（BatchMesh），可针对不同部件选择最优网格策略（如薄壁件用壳单元、实体件用六面体网格）；支持多物理场网格兼容性，同一几何模型可生成适用于结构、流体、电磁仿真的网格，避免重复建模；提供网格质量检查工具，实时评估网格畸变率、Aspect Ratio等指标，确保仿真精度。
• 参数化与自动化：通过Tcl/Tk脚本语言支持参数化建模与流程自动化，用户可自定义宏命令，实现重复任务的批量执行（如批量导入零件、生成网格）；集成模板库，提供行业标准的建模模板（如ISO碰撞测试模型、航空复合材料层合板模板），加速建模流程；支持与PLM系统（如Siemens Teamcenter、PTC Windchill）集成，实现模型数据的全生命周期管理。
• 多物理场支持：除结构仿真外，HyperMesh还支持流体仿真的边界层网格生成（如AcuSolve的棱柱层网格）、电磁仿真的几何简化与网格划分（如Flux的二维/三维网格），为多物理场耦合分析提供统一前处理环境。

1.2 结构优化求解器：OptiStruct

OptiStruct是HyperWorks中的结构优化与线性静力求解器，以拓扑优化技术为核心，支持多学科优化，是仿真驱动设计的关键工具。

• 拓扑优化能力：基于SIMP（固体各向同性材料惩罚模型）、水平集方法等，支持体积约束、应力约束、频率约束下的拓扑优化；提供制造约束（如拔模方向、对称约束、最小尺寸、最大尺寸、铸造圆角），确保优化结果可直接用于模具设计；支持多载荷工况、多目标优化（如轻量化+高刚度），生成轻量化且性能达标的结构设计（平均减重30%-50%）。
• 形状与尺寸优化：形状优化通过调整几何边界（如曲面控制点、边缘位置）优化结构性能，支持自由形状优化与参数化形状优化；尺寸优化针对部件厚度、截面尺寸、螺栓预紧力等参数进行优化；支持响应面法、遗传算法等优化算法，提升复杂工况下的优化效率。
• 多学科优化：集成结构、热、振动、声学等多物理场分析，支持耦合优化（如结构-热耦合下的拓扑优化、振动-声学耦合下的形状优化）；与Radioss（显式动力学）、Flux（电磁）协同，实现跨物理场的联合优化（如电机结构的电磁-热-结构耦合优化）；支持多学科优化框架（MDO），整合不同学科的仿真结果，实现全局最优。
• 材料模型支持：支持各向同性材料、复合材料（层合板、编织材料、蜂窝结构）、非线性材料（弹塑性、超弹性、粘弹性）、疲劳材料模型（Miner法则、雨流计数），满足汽车、航空航天等行业的材料需求；提供复合材料拓扑优化功能，优化纤维方向与铺层厚度，提升复合材料结构的强度与刚度。

1.3 显式动力学求解器：Radioss

Radioss是HyperWorks中的显式动力学求解器，专注于瞬态大变形问题，如碰撞、冲击、爆炸、金属成型等场景，广泛应用于汽车安全、航空航天、工业装备等领域。

• 碰撞与安全仿真：支持汽车碰撞（正面、侧面、追尾、翻滚）、行人保护、轨道交通碰撞等场景；集成安全气囊（ABRA）、安全带（BELT）、座椅（SEAT）等约束系统模型，可模拟乘员伤害指标（如头部HIC值、胸部压缩量、骨盆加速度）；提供行业标准的碰撞测试模板（如Euro NCAP、C-NCAP），加速安全性能验证；支持多体动力学与显式动力学耦合，模拟整车碰撞过程中的悬架变形、转向系统响应。
• 金属成型仿真：支持冲压、锻造、挤压、拉深等金属成型工艺；模拟材料流动、回弹、破裂、起皱等现象；提供材料数据库（如钢、铝、镁合金的成型参数），优化成型工艺参数（如冲压速度、模具间隙、摩擦系数）；支持热成型仿真，模拟高温下的材料变形与冷却过程，预测零件的残余应力与硬度分布。
• 冲击与爆炸仿真：模拟结构在冲击载荷（如落锤、 projectile、陨石撞击）、爆炸载荷下的响应；支持欧拉-拉格朗日耦合（ALE）方法，处理流体-结构相互作用（如水下爆炸、油箱碰撞泄漏）；提供碎片生成与轨迹模拟功能，评估结构抗冲击能力；支持爆炸波传播模拟，预测爆炸对周围环境的影响。
• 多物理场耦合：与Flux（电磁）协同，实现电磁-结构耦合（如电机转子动态响应、电磁铁吸合过程）；与AcuSolve（流体）协同，实现流体-结构耦合（如高速水流冲击管道、风载下的建筑变形）；与ThermoStruct（热）协同，实现热-结构耦合（如发动机缸体热变形、刹车盘热疲劳）。

1.4 后处理模块：HyperView

HyperView是多物理场后处理工具，支持多种求解器结果导入，提供丰富的可视化与分析功能，帮助用户快速解读仿真数据。

• 多求解器兼容性：支持OptiStruct、Radioss、AcuSolve、Flux等Altair求解器，以及ANSYS、ABAQUS、LS-DYNA、COMSOL等第三方求解器的结果导入，统一后处理环境；支持多格式结果合并，实现跨求解器的联合后处理（如显式动力学与多体动力学结果对比）。
• 可视化功能：提供云图（应力、应变、温度、压力）、动画（变形过程、流体流动、爆炸波传播）、曲线（时间-位移、频率-响应、载荷-变形）等可视化方式；支持多窗口对比分析（如不同工况下的应力分布对比、优化前后的性能对比）；提供截面切割、探针工具、路径分析，获取局部区域的详细数据（如焊缝处的应力分布、流体边界层的速度变化）。
• 报告生成工具：集成HyperGraph，支持自动生成仿真报告；可自定义报告模板，包含图表、文字说明、数据表格、模型截图；支持导出PDF、Word、HTML等格式，便于团队协作与汇报；提供批量报告生成功能，处理多工况、多模型的仿真结果。
• 协同分析：支持多人同时查看同一仿真结果，实时标注与评论；与HyperWorks平台其他工具联动，可直接从后处理结果跳转至前处理（HyperMesh）或求解器（OptiStruct/Radioss）模块，快速调整模型参数；支持与PLM系统集成，将后处理结果存储至产品数据仓库，实现数据追溯。

二、 无网格仿真工具：Altair SimSolid

Altair SimSolid是一款革命性的无网格仿真工具，无需传统网格划分步骤，直接对CAD模型进行仿真分析，显著缩短仿真周期，适合产品早期设计阶段的快速验证。

• 核心技术优势：基于无网格技术（Meshless Method），直接处理原始CAD几何模型，无需网格划分、几何清理（如缝隙修复、圆角简化）；支持复杂装配体（如包含 hundreds of parts的机械系统）的仿真分析，处理时间仅为传统网格方法的1/10；支持大变形、接触问题（如螺栓连接、齿轮啮合），仿真精度与传统网格方法相当。
• 支持的分析类型：静力学分析（线性/非线性）、模态分析（固有频率与振型）、热分析（稳态/瞬态）、热-结构耦合分析、疲劳分析（基于应力-寿命曲线）、振动响应分析（随机振动、正弦振动）；支持材料模型（各向同性、复合材料、非线性材料），满足不同行业需求。
• 设计流程集成：与主流CAD软件（CATIA、SolidWorks、NX、Creo）无缝集成，支持实时同步CAD模型变更；提供设计优化工具，支持参数化优化、响应面法，快速迭代设计方案；支持3D打印验证，生成适用于增材制造的优化结构。
• 应用场景：产品概念设计阶段的快速性能验证（如汽车零部件的刚度评估）、复杂装配体的早期仿真（如航空发动机的振动分析）、维修部件的快速校核（如工业设备的磨损部件强度验证）；典型用户包括宝马、空客、通用电气等企业。

三、 仿真驱动设计工具：Altair Inspire

Altair Inspire是面向设计工程师的仿真驱动设计工具，将拓扑优化与实时可视化结合，帮助用户在概念设计阶段生成创新、轻量化的产品结构。

• 拓扑优化功能：基于OptiStruct的优化引擎，支持体积约束、应力约束、频率约束下的拓扑优化；提供制造约束（如拔模方向、对称、最小尺寸、3D打印支撑结构），确保优化结果可制造；实时可视化优化过程，用户可动态调整约束条件，直观查看结构变化。
• 形状优化与尺寸优化：形状优化通过调整几何边界优化结构性能，支持自由形状优化与参数化形状优化；尺寸优化针对部件厚度、截面尺寸进行优化；支持响应面法，快速评估设计参数对性能的影响。
• 3D打印支持：生成适用于增材制造的拓扑优化结构（如晶格结构、蜂窝结构）；提供支撑结构设计工具，自动生成3D打印所需的支撑；支持STL格式导出，直接用于3D打印设备。
• 应用场景：汽车轻量化设计（如底盘部件、座椅框架）、消费电子创新（如手机外壳、耳机支架）、工业装备优化（如机器人手臂、机床部件）；典型案例包括福特汽车的轻量化转向节设计（减重40%）、大疆创新的无人机部件优化。

四、 电磁仿真工具：Altair Flux

Altair Flux是专业的电磁仿真工具，覆盖静磁、交变磁、瞬态磁、热磁耦合、电磁兼容等领域，广泛应用于电机、变压器、传感器、电磁兼容等产品的研发。

• 核心仿真能力：静磁仿真（如电磁铁、永磁体的磁场分布）、交变磁仿真（如变压器的损耗计算）、瞬态磁仿真（如电机的动态响应）、热磁耦合仿真（如电机的温度分布与磁场相互作用）、电磁兼容仿真（如EMI/EMC测试）；支持二维/三维仿真，满足不同产品的精度需求。
• 电机设计流程：提供电机设计模板（如永磁同步电机、异步电机、直流电机），快速生成电机模型；支持电机性能分析（扭矩、效率、损耗）、优化设计（如绕组参数优化、磁钢形状优化）；与HyperWorks协同，实现电机的电磁-结构-热耦合仿真。
• 传感器与变压器设计：支持传感器（如霍尔传感器、电感传感器）的灵敏度分析、噪声抑制优化；支持变压器（如电力变压器、高频变压器）的损耗计算、温升分析、绝缘设计；提供行业标准的测试模板，加速产品认证。
• 电磁兼容分析：模拟电磁辐射、传导干扰，评估产品的EMC性能；支持屏蔽结构设计，减少电磁干扰；与Radioss协同，实现电磁-结构耦合仿真（如电磁力引起的结构振动）。

五、 系统建模与分析工具：Altair Compose & Activate

Altair Compose与Activate是系统级建模与分析工具，支持多领域（机械、电气、控制、流体）的联合仿真，助力用户实现基于模型的系统工程（MBSE）。

5.1 Altair Compose

Altair Compose是数学计算与数据分析工具，提供类似Matlab的功能，支持脚本编程、数值计算、可视化分析。

• 数学计算功能：支持线性代数、微积分、微分方程求解、优化算法；提供丰富的数学函数库，满足工程计算需求；支持符号计算，推导数学公式。
• 数据分析与可视化：支持数据导入（CSV、Excel、仿真结果）、数据清洗、统计分析；提供图表工具（折线图、柱状图、散点图），可视化数据趋势；支持批量处理数据，生成分析报告。
• 脚本编程支持：基于Python脚本语言，支持自定义函数、流程自动化；与HyperWorks协同，可调用OptiStruct/Radioss求解器，实现仿真流程的自动化。

5.2 Altair Activate

Altair Activate是基于模型的系统工程工具，支持多领域建模与联合仿真，帮助用户设计复杂系统。

• 系统建模语言：支持Modelica语言，构建多领域系统模型（机械、电气、控制、流体）；提供预定义的模型库（如电机、传感器、控制器），加速建模流程。
• 多领域联合仿真：支持与HyperWorks协同，实现系统-结构联合仿真（如自动驾驶系统与车辆动力学的联合仿真）；支持与Simulink集成，复用已有控制模型；支持实时仿真，验证系统性能。
• MBSE支持：提供需求管理、模型追溯、版本控制功能，支持MBSE流程；生成系统设计文档，便于团队协作与审核；典型应用场景包括自动驾驶系统设计、工业机器人控制、航空航天系统仿真。

六、 数据科学与AI工具：Altair Knowledge Studio

Altair Knowledge Studio是机器学习与预测分析工具，帮助用户从数据中提取价值，实现数据驱动决策。

• 机器学习算法：支持分类、回归、聚类、关联规则挖掘等算法；提供深度学习工具，支持神经网络、卷积神经网络（CNN）、循环神经网络（RNN）；支持自动化机器学习（AutoML），自动选择最优算法与参数。
• 数据预处理功能：支持数据导入（结构化/非结构化数据）、数据清洗（缺失值处理、异常值检测）、特征工程（特征选择、特征转换）；提供可视化数据探索工具，快速理解数据分布。
• 预测分析应用：预测产品质量（如制造业的缺陷预测）、设备故障（如工业物联网的预测性维护）、客户流失（如零售业的客户保留）；支持实时分析，处理流数据（如传感器数据）；与Altair SmartWorks（IIoT平台）协同，实现工业数据的端到端分析。

七、 工业物联网平台：Altair SmartWorks

Altair SmartWorks是工业物联网（IIoT）平台，连接设备、采集数据、分析数据，实现工业智能化。

• 设备连接与数据采集：支持多种通信协议（MQTT、OPC UA、Modbus），连接工业设备（传感器、PLC、机器人）；提供边缘计算功能，在设备端预处理数据，减少云端传输量；支持数据存储（时序数据库、关系数据库），存储海量工业数据。
• 数据分析与可视化：集成Knowledge Studio的机器学习功能，实现预测性维护、质量优化；提供仪表盘工具，可视化设备状态、生产效率、能耗数据；支持告警功能，实时通知设备异常（如温度过高、振动超标）。
• 应用场景：制造业的预测性维护（如机床故障预测）、能源行业的能耗优化（如发电厂的效率提升）、物流行业的资产跟踪（如集装箱位置监控）；典型用户包括西门子、博世、通用汽车等企业。

八、 云服务平台：Altair One

Altair One是Altair的云服务平台，整合所有Altair工具的云版本，提供弹性计算、协作空间、数据存储等服务。

• 云仿真服务：提供HyperWorks、SimSolid、Inspire等工具的云版本，用户无需本地安装，通过浏览器访问；支持弹性计算资源，按需使用GPU/CPU，处理大规模仿真任务（如整车碰撞仿真）；提供云存储，安全存储仿真数据。
• 协作空间：支持团队协作，共享仿真模型、结果、报告；提供版本控制功能，追踪模型变更；支持多人实时编辑同一模型，提升协作效率。
• 应用场景：中小企业的低成本仿真方案、大型企业的异地协作、临时项目的弹性计算资源；典型案例包括汽车厂商的全球研发团队协作、航空航天企业的大规模仿真任务处理。

总结：Altair软件产品体系以一体化、多物理场、仿真驱动设计为核心，覆盖从概念设计到产品验证的全流程研发需求。其产品间高度集成，形成协同工作流，帮助企业提升研发效率、降低成本、加速创新。无论是结构优化、多物理场仿真，还是系统建模、数据智能，Altair均提供专业工具与技术支撑，满足不同行业的复杂研发挑战。

了解更多Altair产品详情，请访问：
