在汽车电子研发过程中，测试从来不是一个单纯发生在“开辟完成之后”的动作。尤其是对于涉及车身控制、动力控制、底盘协同和域控制器开辟的嵌入式软件来说，通讯验证、逻辑联调和非常排查，通常在早期阶段就已经决定了后续项目推进的服从。<img alt="" >
<img alt="" >
但在实际研发流程中，软件团队常常会碰到一个反复出现的标题：代码已经写出来了，测试却无法真正开始。缘故起因并不复杂：硬件条件还不具备。MCU尚未到位，PCB仍在流转，接插件和线束没有齐套，样件未交付，测试台架也排不上。软件显着已经进入集成验证阶段，却不得不继续等候。<img alt="" >
<img alt="" >
这类标题在传统模式下非常广泛。一方面，完备的HIL台架创建本钱高、维护复杂、摆设空间大，通常难以在项目早期大规模放开；另一方面，真实硬件资源自然具有独占性，一套板卡、一套VN接口、一套线束，同一时间通常只能支持一组人调试。对于并行推进多个版本、多个功能分支的研发团队来说，这种模式很容易形成资源瓶颈。<img alt="" >
<img alt="" >
当软件复杂度不停提拔、版本迭代频率连续加速，硬件供应节奏和台架扩展速率已经越来越难以跟上研发需求。此时，测试体系就不能再完全创建在真实硬件到位之后才气启动的条件上。软件在环，也因此从一种增补本领渐渐变成越来越多车企和供应商必须认真创建的本事。<img alt="" >
<img alt="" >
在如许的配景下，SkyEye+CANoe的组合方案，提供了一种更贴近工程实际的落地路径。<img alt="" >
01.方案先容
<img alt="" >
本方案通过Vector SIL Kit（仿真集成工具包，Simulation Integration Kit）作为同一通讯中央件，将Vector CANoe（真实总线工具）与SkyEye（假造ECU仿真平台）无缝对接，构建一个完备的软件在环（SIL，Software-in-the-Loop）测试闭环。<img alt="" >
<img alt="" >
在该方案中：<img alt="" >
- CANoe：生存原有DBC剖析、CAPL脚本、面板控制、总线监控等完备本事，扮演“假造总线节点”。
<img alt="" >
- SkyEye：运行目标ECU的真实二进制代码，扮演“假造硬件节点”。
<img alt="" >
- SilKit：提供高吞吐、低耽误的发布/订阅通讯机制，实现两者间的CAN帧与IO鼓励数据交互
<img alt="" >
<img alt="" >
02.焦点架构组件

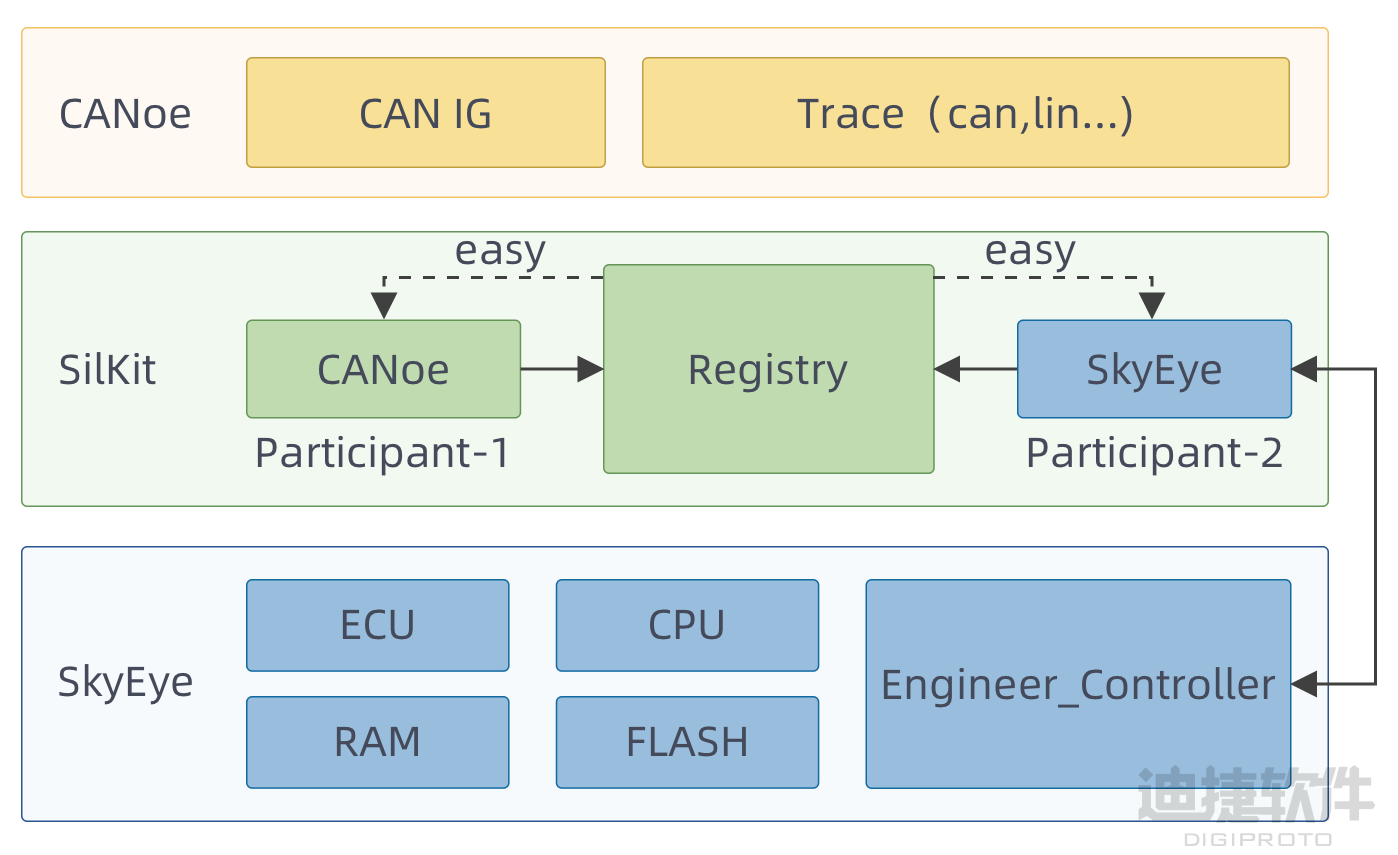

从团体架构上看，这套方案告急由CANoe、SIL Kit和SkyEye三部门构成。CANoe位于测试前端，负责发送CAN/LIN报文、模仿整车网络活动，并完成总线监控与测试控制；SIL Kit负担加入者注册、消息发现和数据路由功能；SkyEye位于实验后端，负责承载假造ECU，运行目标二进制代码并输出真实业务相应。<img alt="" >
各组件之间通过轻量级发布/订阅机制创建毗连，共同构成一条完备的假造通讯链路。<img alt="" > <img alt="" >
03.数据流与时序分析
1.CANoe发送CAN帧<img alt="" >
CANoe通过IG或CAPL脚本天生CAN/LIN帧（比方车速信号、档位信号）。<img alt="" >
<img alt="" >
2.SilKit Participant 1发布<img alt="" >
CANoe端的SilKit插件将吸收到的CAN帧序列化，发布到SilKit的Easy总线上。<img alt="" >
<img alt="" >
3.SilKit Participant 2订阅与透传<img alt="" >
SkyEye端的SilKit Participant 2已预先订阅了对应CAN ID或信号组。当消息到达时，剖析并透传给SkyEye内部仿真的ECU外设（如CAN控制器）。<img alt="" >
<img alt="" >
4.SkyEye内部处理处罚<img alt="" >
SkyEye中运行的ECU固件相应CAN帧，大概触发：状态机迁移（如从待机到工作）；控制算法实验（如电机控制、灯光逻辑）；天生复兴CAN帧。<img alt="" >
<img alt="" >
5.复兴帧回传<img alt="" >
SkyEye天生的复兴帧通过Participant 2→Easy Bus→Participant 1→CANoe，完成闭环。<img alt="" >
<img alt="" >
6.CANoe监控与验证<img alt="" >
CANoe通过Trace窗口实时表现复兴帧，并可基于CAPL脚本举行主动化断言与测试陈诉天生。<img alt="" >
这种数据流操持的意义在于，它让测试不再停顿在“前端发报文、后端看征象”的浅层验证，而是真正把被测ECU软件放入链路之中，使通讯活动、控制逻辑与相应效果可以大概在同一环境下形成闭环。<img alt="" >
<img alt="" >
04.方案代价与上风
与传统HIL模式相比，这套方案最直接的厘革，就是测试活动摆脱了对真实ECU、VN接口、板卡和线束的依靠，也明显改善了测试资源的利用方式。已往，一套物理台架通常只能被一个团队独占利用，存在显着的列队和争抢标题；而在假造化环境中，测试实例更容易复制和扩展，多个任务可以并发实验，测试服从与资源利用率都能得到显着提拔。<img alt="" >
<img alt="" >
别的，传统物理测试环境中，许多标题通常难以稳固复现，调试依靠现场状态，一旦环境厘革就大概无法回溯。软件在环环境下，整个测试过程具备更强的可生存、可回放和可断点分析本事，工程师可以大概围绕详细报文、详细状态和详细时序睁开标题定位，调试过程更加可控，也更利于主动化测试体系的创建。<img alt="" >
总体来看，本方案以SilKit为通讯桥梁，CANoe为测试前端，SkyEye为假造实验后端，构建了一套无硬件依靠、高实时性、可规模化的软件在环测试体系，不光是应对“样件晚、台架贵、资源抢”三大痛点的有效本领，更是推动整车测试从“硬件依靠”走向“软件界说”的关键根本办法。<img alt="" >
当研发节奏连续加速、软件规模连续增长，谁可以大概更早创建脱离物理瓶颈的测试本事，谁就更有大概在复杂体系研发中把握主动权。<img alt="" >
